5-10 Instalación y mantenimiento de la serie LY para LY 1001, LY 2001 y LY 3001 FCD LMLIM1501-00
5.8 Paradas mecánicas
5.8.1 Cómo configurar la parada mecánica CERRADA en el LY 1001
Tabla 5.5 – Tornillos de fijación de la parada mecánica
Tipo de Parada mecánica Tornillo de fijación
unidad Tamaño del tornillo de fijación Tamaño
LY 1001 3/8-16 x 1.25" 3/8-16 x 0.375"
Los números de pieza refieren a la Figura 5.10.
1. Ajuste el tornillo de fijación de parada mecánica CERRADA (pieza #58) extrayendo el tornillo de fijación (pieza #59).
2. Utilizando el volante, gire la válvula a la posición CERRADA. Asegúrese de que la válvula esté completamente
asentada antes de ajustar la parada mecánica.
3. Rote el tornillo de fijación de parada mecánica (pieza #58) en el sentido de las agujas del reloj hasta que se
produzca el contacto con la tuerca de torque (pieza #32). (Vea la Figura 5.9.)
4. Afloje el tornillo de fijación de parada mecánica (en sentido contrario al de las agujas del reloj)
aproximadamente 1_|2 vueltas.
5. Vuelva a instalar el tornillo de fijación (pieza #59).
6. Opere manualmente el actuador hasta la posición cerrada, para asegurarse de que el ajuste sea correcto.
NOTA: Las paradas mecánicas poseen la función de proteger al equipo de una sobrecarrera, en caso de falla
en el switche de posición. La válvula no deberá presentar torque contra el tornillo de fijación de parada
mecánica durante los ciclos normales ABIERTA/CERRADA.

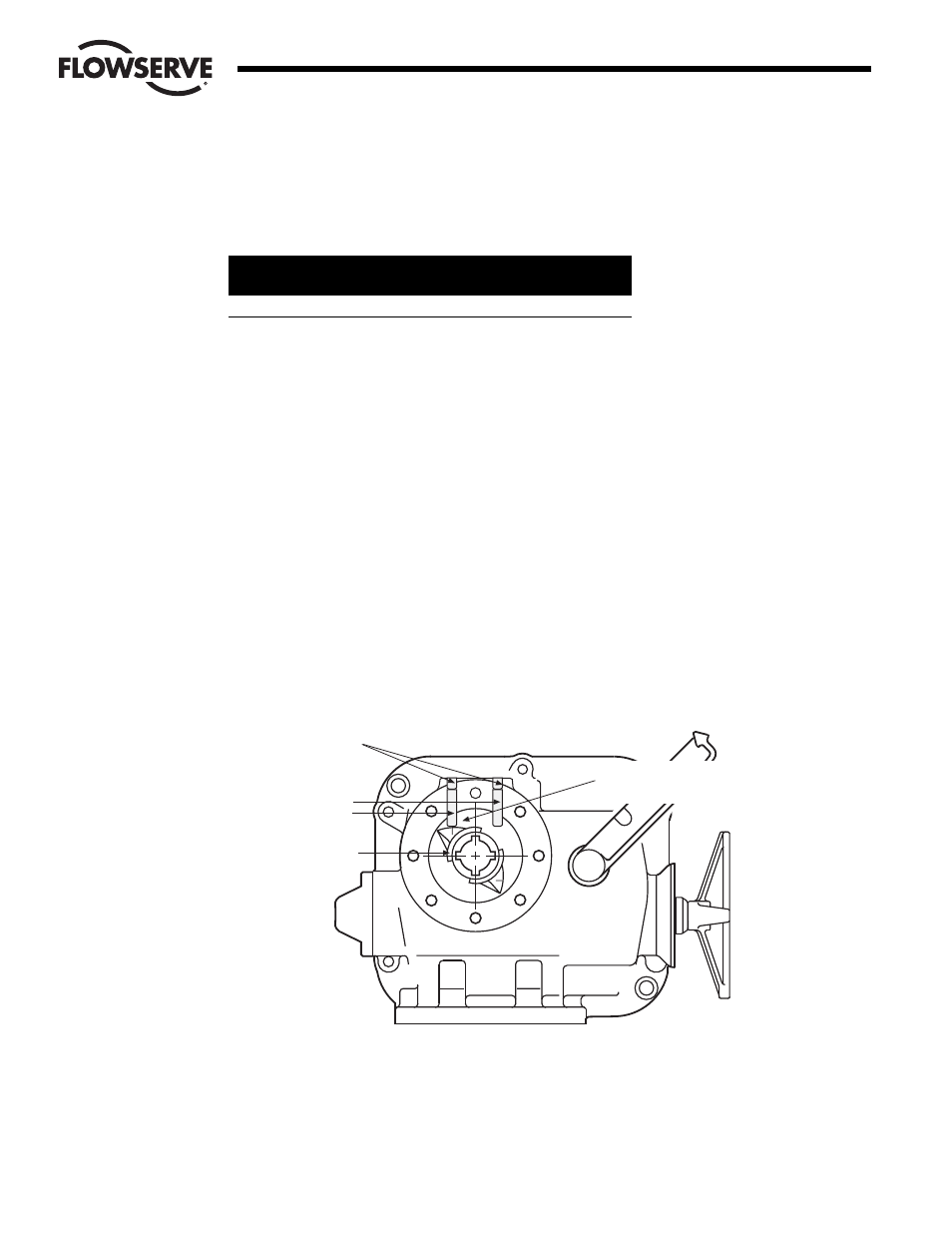

Figura 5.10 – Tornillo de fijación de parada mecánica ajustado hasta el punto de contacto de la tuerca de torque en el LY 1001
#59 Tornillo de fijación
#58 Tornillo de fijación
de parada mecánica
#32 Tuerca de torque
Tuerca de torque y tornillo de
parada mecánica posicionados
en el punto de contacto
En sentido contrario
al de las agujas del
reloj para la posición
ABIERTO
Tornillos de fijación de
parada mecánica
ABIERTA CERRADA
Vista de base del LY 1001
