Versión con sanitario – MCZ Club HYDRO 15 kW Manual del usuario
Página 75
ESTUFAS DE PELLAS
Capítulo 7
MANUAL DE INSTALACIÓN Y USO
pág.
75
Esquemas eléctricos
Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la
reproducción
7.2. VERSIÓN CON SANITARIO

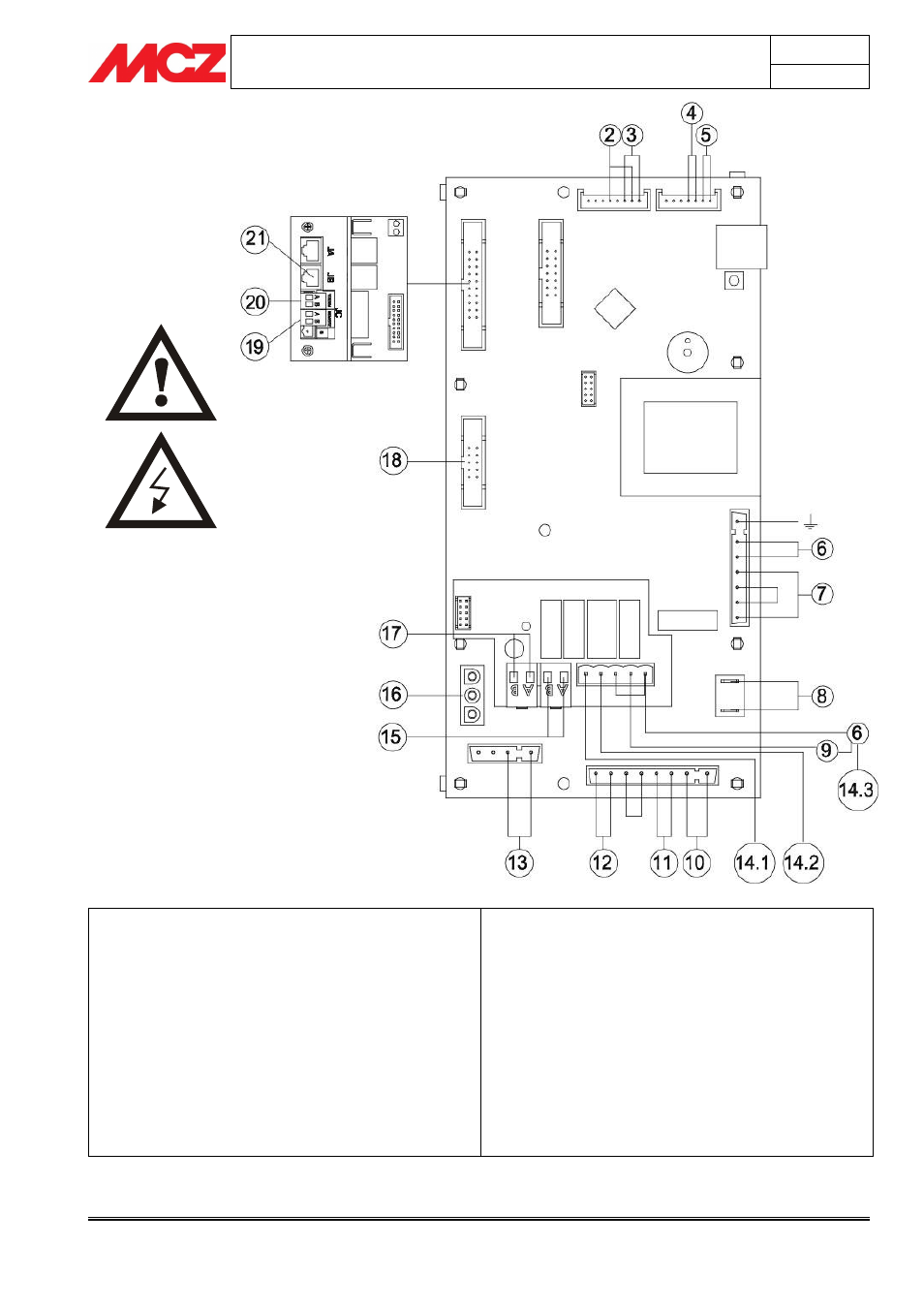

LEYENDA CABLEADOS DE LA TARJETA MADRE
1. Panel de mandos
2. Flujóstato (si está previsto)
3. Sonda temperatura agua
4. Sonda ambiente
5. Sonda de humos
6. Alimentación
7. Bujía
8. Ventilador de expulsión de humos
9. Bomba
10. Termoprotector temperatura del agua
11. Motorreductor
12. Termoprotector temperatura del depósito
13. Ventilador ambiente (si está previsto)
14. ----------------------------------------
14.1 Sanitario 3 vías
14.2 Calefacción 3 vías
14.3 COM. 3 vías
15. Señal de anomalía (N.A., máx 230V 3A)
16. Control de vueltas del ventilador de expulsión de
humos
17. Señal aux externo (N.C., máx 230V 3A)
18. Sensor caudal del aire
19. Domótico
20. Termostato ambiente de contacto limpio
21. Módem
NOTA El cableado eléctrico de cada uno de los componentes está provisto de conectores precableados con
medidas diferentes entre sн.
