ESTUFAS DE PELLAS Capítulo 3
MANUAL DE INSTALACIÓN Y USO pág. 38
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la
reproducción

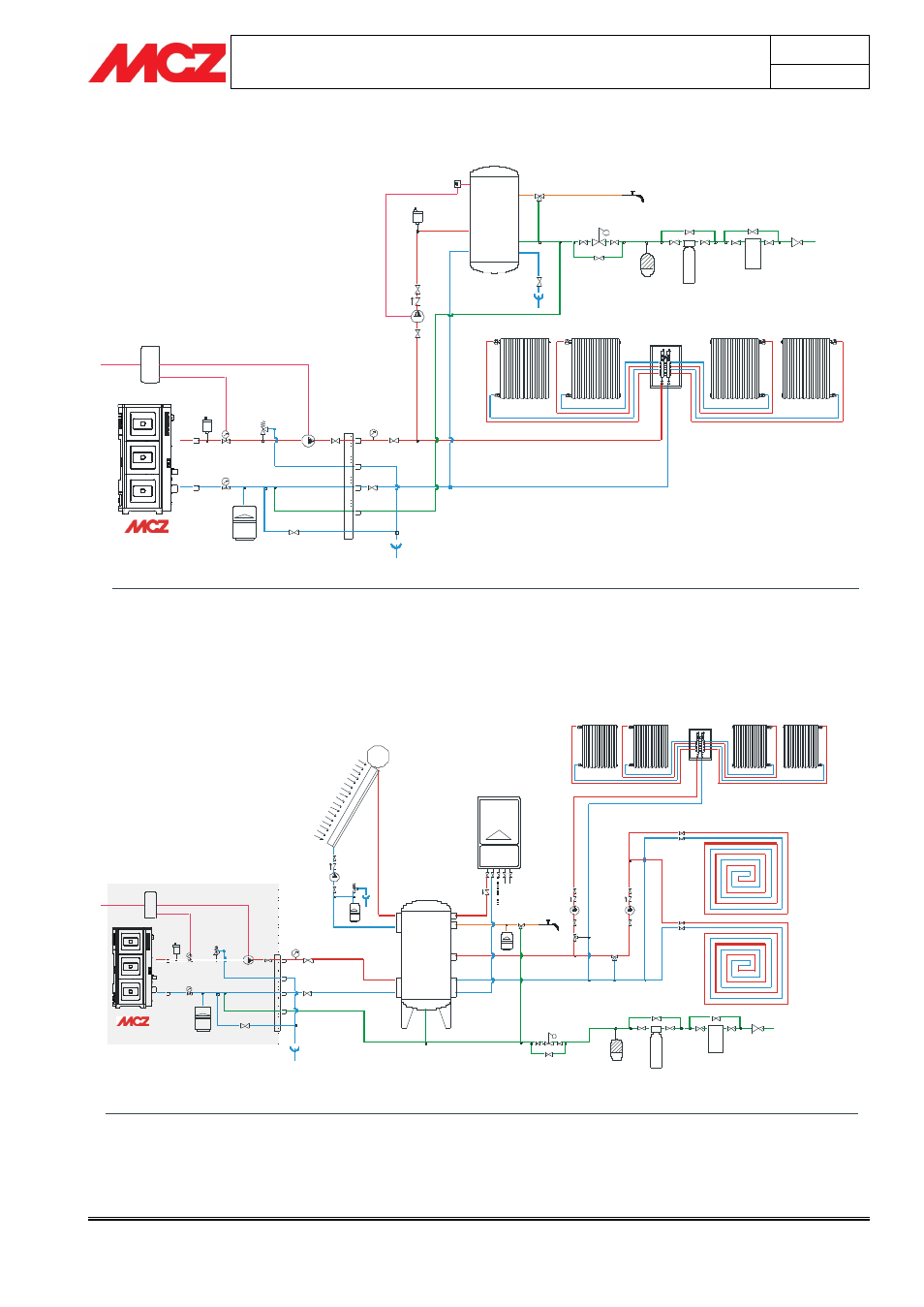

3.6.3.
Esquema de instalación de calefacción combinada con un hervidor
R
230V 50HZ
SE
S VS
P
VE
T
Vsc
B
T
RA RA RA RA
Flt
Add
A
RP
V
V
M
V
LEGENDA:
CONFIGURACIÓN: STAR/EGO/SUITE/CLUB/MUSA SIN KIT SANITARIO COMBINADA CON HERVIDOR
ESQUEMA INSTALACIÓN CON DEPÓSITO CERRADO PARA CALEFACCIÓN MEDIANTE RADIADORES O PRODUCCION DE AGUA CALIENTE SANITARIA
SE Tarjeta electrónica
S Respiradero automático
M Manómetro
VS Válvula respiradero 3 bar
V Válvula
P Bomba
VD Válvula unidireccional
T Medición temperatura caldera
VE Depósito de expansión 1,5 bar de 6 l.
VV Válvula de 3 vías motorizada
SC Intercambiador de placas
F Flujostato
C Caldera de gas metano
B Hervidor
BA Hervidor de accumulación
RA Radiadores
PR Paneles radiantes
PS Paneles solares
A Amortiguador golpes de ariete
RP Válvula reductora de presión
Vsc Válvula de descarga instalación/caldera
Rt Filtro instalación
Add Suavizador
PRESTACIONES:
CALEFFACIÓN CON ESTUFA
PRODUCCIÓN DE AGUA SANITARIA CON HERVIDOR
SALIDA AGUA SANITARIA CALIENTE
ENTRADA AGUA
SANITARIA FRIA
ENVÍO INSTALACIÓN
RETORNO INSTALACIÓN
3.6.4.
Esquema de instalación combinada con un depósito de acumulación
R
230V 50HZ
S VS
P
VE
V T
T
C
PS
BA
PR
PR
SE
RA RA RA RA
Vsc Flt
Add
A
RP
V
V
M
LEGENDA:
SE Tarjeta electrónica
S Respiradero automático
M Manómetro
VS Válvula respiradero 3 bar
V Válvula
P Bomba
VD Válvula unidireccional
T Medición temperatura caldera
VE Depósito de expansión 1,5 bar de 6 l.
VV Válvula de 3 vías motorizada
SC Intercambiador de placas
F Flujostato
C Caldera de gas metano
B Hervidor
BA Hervidor de accumulación
RA Radiadores
PR Paneles radiantes
PS Paneles solares
A Amortiguador golpes de ariete
RP Válvula reductora de presión
Vsc Válvula de descarga instalación/caldera
Rt Filtro instalación
Add Suavizador
PRESTACIONES:
CALEFACCIÓN CON EQUIPO DE ACCUMULACIÓN
PRODUCCIÓN DE AGUA SANITARIA CON EQUIPO
DE ACCUMULACIÓN
CONFIGURACIÓN: STAR/EGO/SUITE/CLUB/MUSA SIN KIT SANITARIO COMBINADA CON UN EQUIPO DE ACUMULACIÓN CON CALDERA Y PANELES SOLARES
ESQUEMA INSTALACIÓN CON DEPÓSITO CERRADO PARA CALEFFACIÓN MEDIANTE RADIADORES O PANELES RADIANTES Y PRODUCCIÓN DE AGUA CALIENTE SANITARIA
ENTRADA AGUA
SANITARIA FRIA
SALIDA AGUA
SANITARIA CALIENTE
ENVÍO INSTALACIÓN
DESCARGA SEGURIDAD PRESIÓN
RETORNO INSTALACIÓN
REINTEGRACIÓN INSTALACIÓN
