MCZ Club HYDRO 15 kW Manual del usuario
Página 32
ESTUFAS DE PELLAS
Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
32
Instalación y montaje
Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la
reproducción

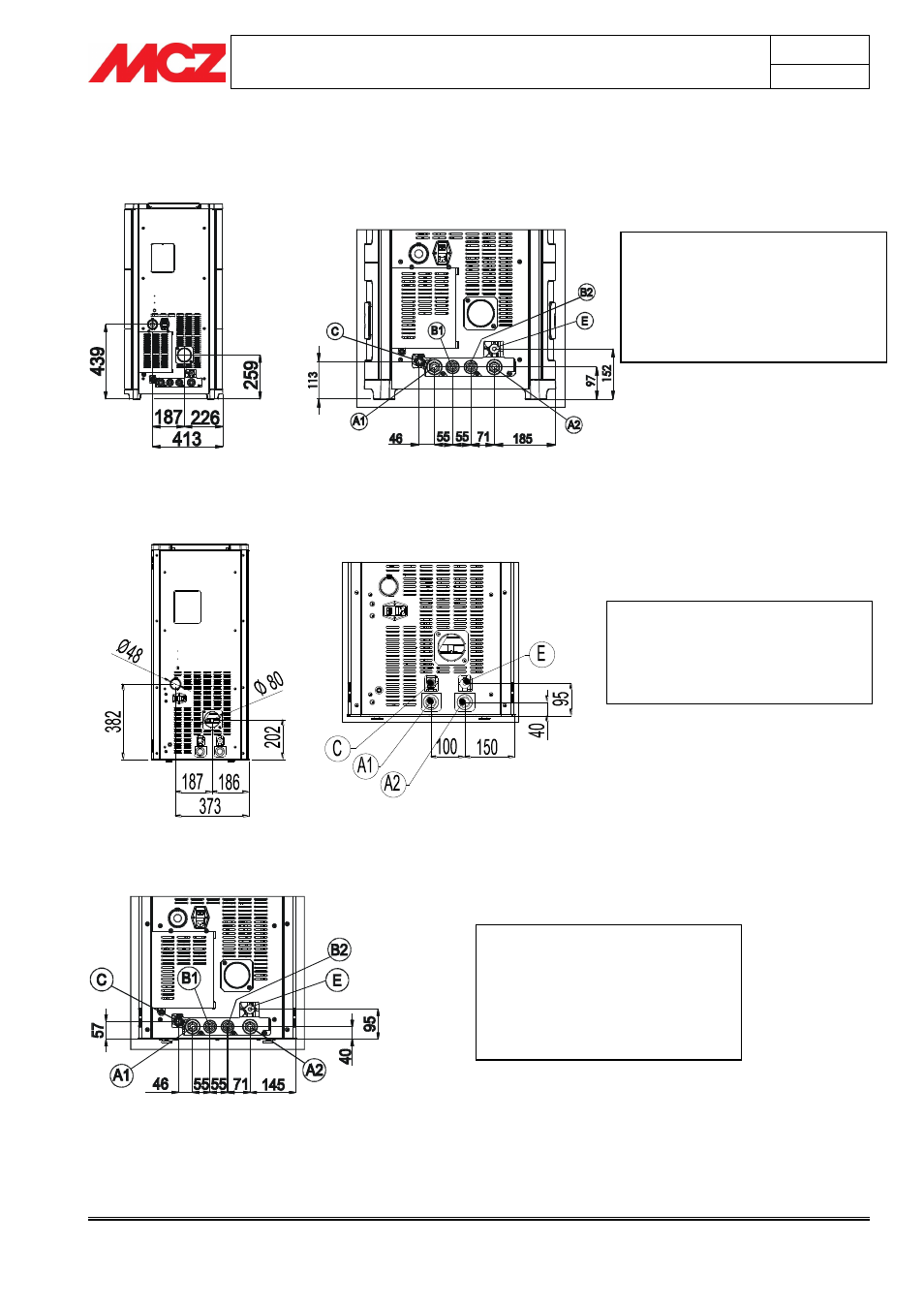

ESQUEMA DE CONEXIÓN DE LA ESTUFA SUITE-CLUB HYDRO CON KIT DE PRODUCCIÓN DE AGUA
SANITARIA
ESQUEMA DE CONEXIÓN ESTUFA MUSA HYDRO
ESQUEMA DE CONEXIÓN DE LA ESTUFA MUSA HYDRO CON KIT DE PRODUCCIÓN DE AGUA
SANITARIA
A1=Envío agua calefacción 3/4”M
A2=Retorno agua calefacción 3/4”M
C=Válvula de seguridad 3 bar – 1/2”H
E=Vaciado instalación 1/2”H
A1 =
Envío de agua calefacción 3/4”M
A2 = Retorno de agua calefacción 3/4”M
C = Válvula de seguridad 3 bar
– 1/2”F
E = Vaciado de la instalación 1/2”F
B1 = Envío de agua sanitaria
B1 = Retorno de agua sanitaria
A1 = Envío de agua calefacción 3/4”M
A2 = Retorno de agua calefacción 3/4”M
C = Válvula de seguridad 3 bar
– 1/2”F
E = Vaciado de la instalación 1/2”F
B1 = Envío de agua sanitaria
B1 = Retorno de agua sanitaria
