7. ESQUEMAS ELÉCTRICOS
7.1. VERSIÓN SOLO CALEFACCIÓN

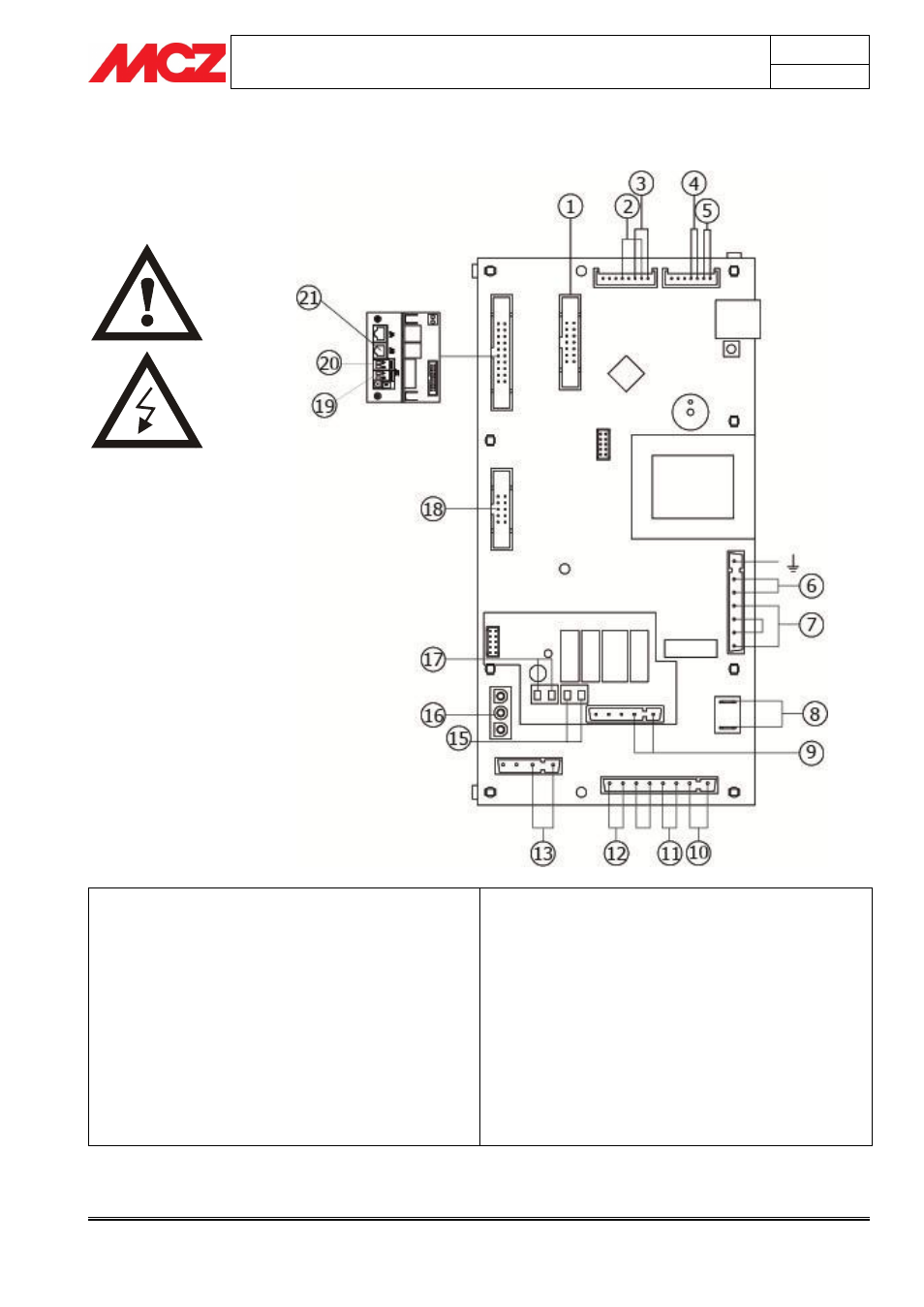

LEYENDA CABLEADOS DE LA TARJETA MADRE
1. Panel de mandos
2. Flujóstato (si está previsto)
3. Sonda temperatura agua
4. Sonda ambiente
5. Sonda de humos
6. Alimentación
7. Bujía
8. Ventilador de expulsión de humos
9. Bomba
10. Termoprotector temperatura del agua
11. Motorreductor
12. Termoprotector temperatura del depósito
13. Ventilador ambiente (si está previsto)
14. -------------------------------
15. Señal de anomalía (N.A., máx 230V 3A)
16. Control de vueltas del ventilador de expulsión
de humos
17. Señal aux externo (N.C., máx 230V 3A)
18. Sensor caudal del aire
19. Domótico
20. Termostato ambiente de contacto limpio
21. Módem
NOTA El cableado eléctrico de cada uno de los componentes está provisto de conectores precableados con
medidas diferentes entre sн.
