3.6.
ESQUEMAS EJEMPLIFICATIVOS DE INSTALACIÓN
Los esquemas que aparecen a continuación son
solamente indicativos. Para asegurarse de efectuar
correctamente la instalación, siga siempre las notas
del termohidráulico instalador. La instalación
hidráulica debe satisfacer siempre la normativa
vigente en el lugar, la región o el estado en el que
funcionará el equipo. La instalación y el control del
funcionamiento deben ser efectuados exclusivamente
por personal especializado y autorizado.
MCZ declina toda responsabilidad en caso de
observar alguna disconformidad con respecto a todas
las indicaciones mencionadas anteriormente.

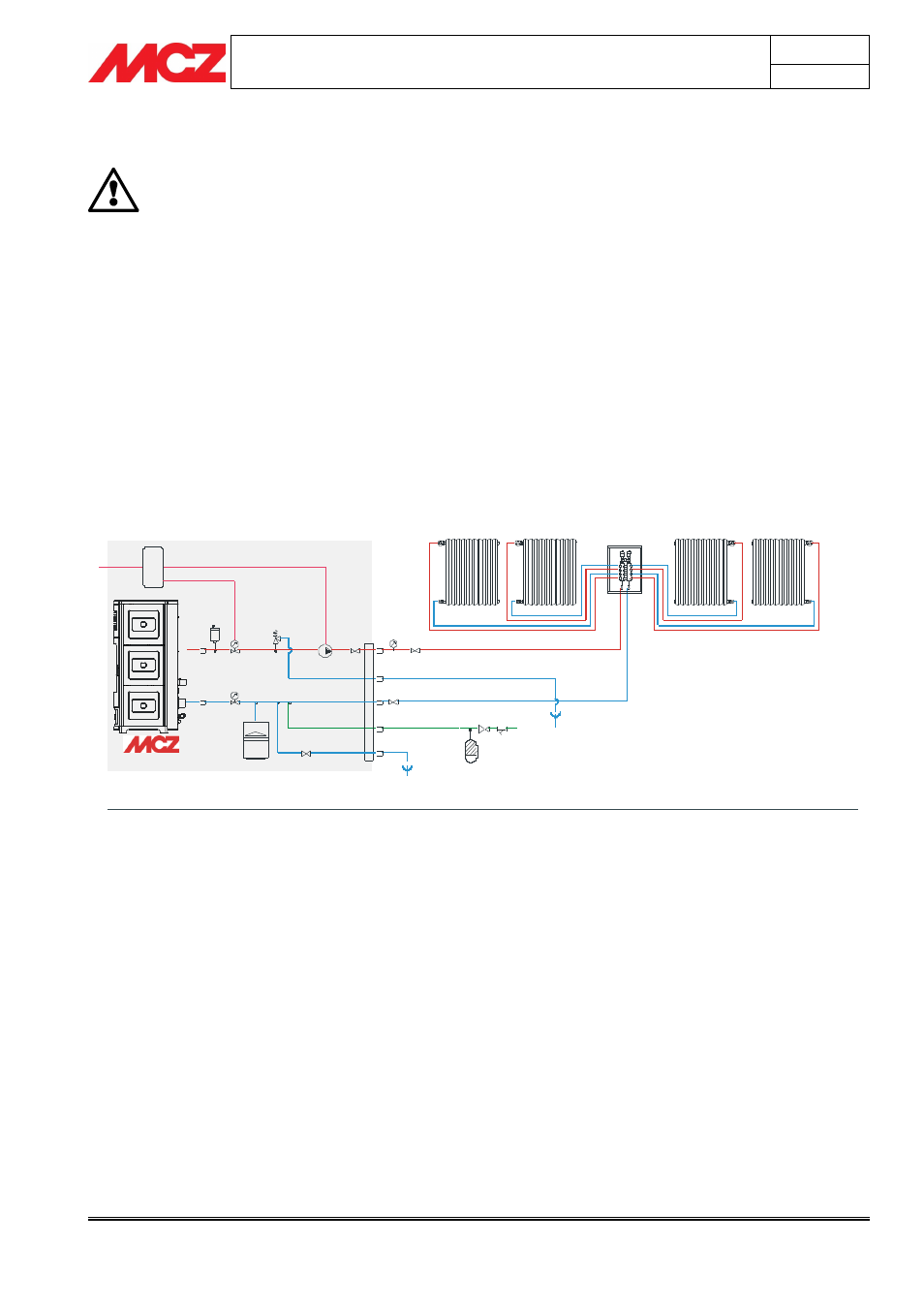

3.6.1.
Esquema de la instalación de calefacción sin kit de agua sanitaria
(EGO/STAR/SUITE/CLUB/MUSA)
S
T
VS
P
VE
V
Vsc
T
SE
230V 50HZ
RA
RA
RA
RA
RP
Flt
A
V
V
M
LEGENDA:
ENVÍO INSTALACIÓN
DESCARGA SEGURIDAD PRESIÓN
RETORNO INSTALACÍON
REINTEGRACIÓN INSTALACIÓN
Componentes incluidos de serie con la estufa
PRESTACIONES:
CALEFACCIÓN CON ESTUFA
CONFIGURACIÓN: STAR/EGO/SUITE/CLUB/MUSA SIN KIT SANITARIO
ESQUEMA INSTALACIÓN CON DEPÓSITO CERRADO SOLO DE CALEFACCIÓN MEDIANTE RADIADORES
SE Tarjeta electrónica
S Respiradero automático
M Manómetro
VS Válvula respiradero 3 bar
V Válvula
P Bomba
VD Válvula unidireccional
T Medición temperatura caldera
VE Depósito de expansión 1,5 bar de 6 l.
VV Válvula de 3 vías motorizada
SC Intercambiador de placas
F Flujostato
C Caldera de gas metano
B Hervidor
BA Hervidor de accumulación
RA Radiadores
PR Paneles radiantes
PS Paneles solares
A Amortiguador golpes de ariete
RP Válvula reductora de presión
Vsc Válvula de descarga instalación/caldera
Rt Filtro instalación
Add Suavizador
