3.3. MONTAJE DEL REVESTIMIENTO LATERAL
LAS 6 CERÁMICAS Y LOS 4 COSTADOS DE ESTEATITA
LATERALES DE LA ESTUFA STAR SON IGUALES ENTRE
SÍ.
3.3.1.
Montaje de perfiles para colocación de
costados de acero-EGO
Quite el top de hierro colado (A) de la parte superior.
Coja los dos perfiles (B) que se deben montar en la parte delantera de
la estufa (uno a la derecha y otro a la izquierda). Haga que el perfil (B)
se introduzca por la parte de abajo en el orificio de fijación dispuesto en
la base, y que por el costado entre en la hoja (B1) dispuesta en toda la
altura de la estufa. Una vez efectuada esta operación, coja la pieza (C)
con los dos tornillos (D y E) y fije el perfil en la parte superior de la
estufa. El tornillo (D) debe fijarse en la chapa superior de la estufa,
mientras que el tornillo (E) debe fijarse en el ensanche dispuesto en el
perfil (B2).
Después coja el costado (I) y fíjelo a la chapa superior de la estufa con
los dos tornillos (G y H) suministrados.
En la parte delantera debe encajarse en el alojamiento (B3) del perfil
(B).
Repita la misma operación para los dos costados. Vuelva a montar el
top de hierro colado. (fig.6)

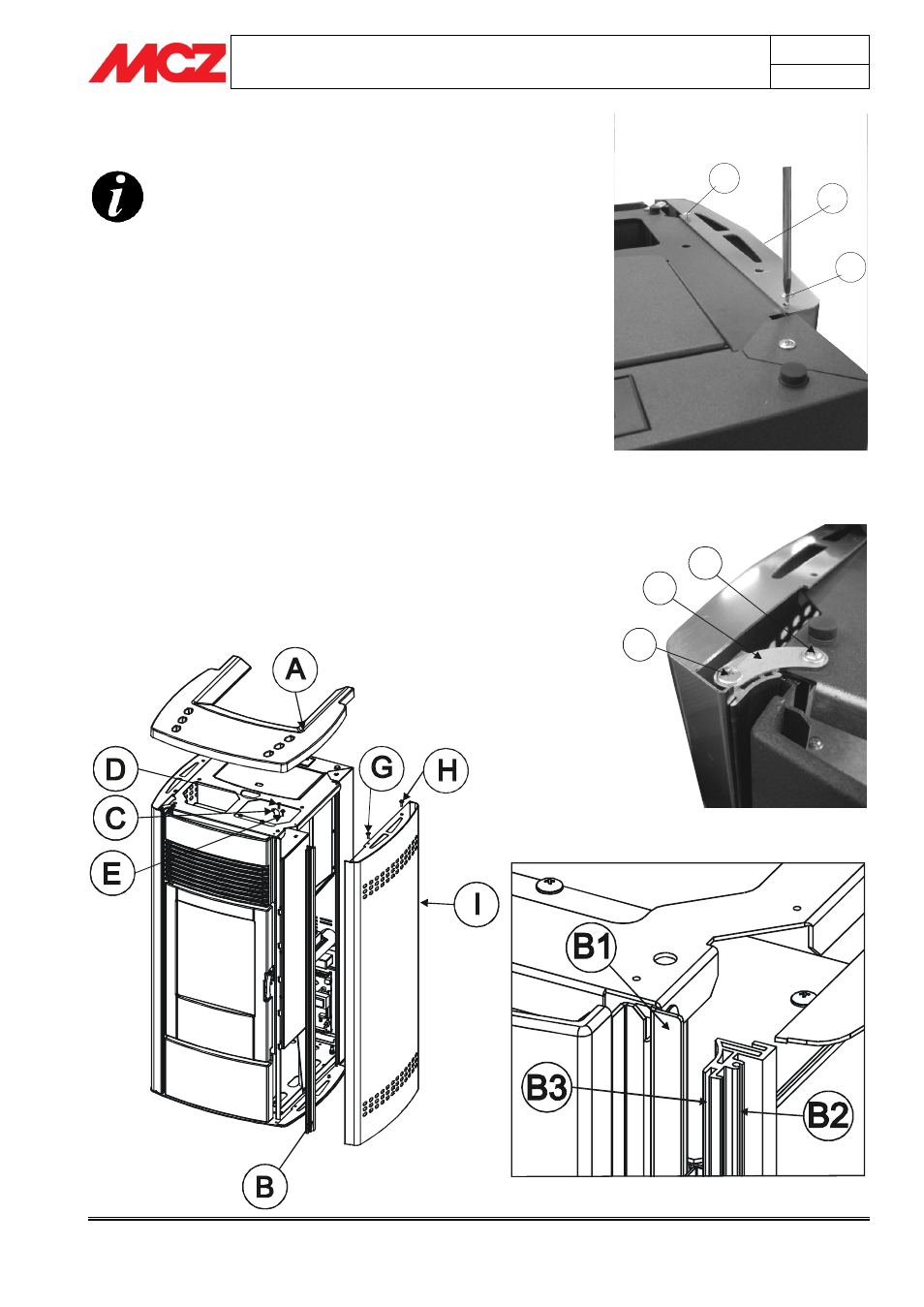

Figura 6 - Costados de acero estufa
EGO
