3.3.3.
Montaje del panel inferior – Estufas Suite y Club
La estufa se entrega con todas las partes cerámicas embaladas; por lo
tanto, antes de montar las placas laterales y la superior, es necesario
montar el panel inferior.
Proceda en el siguiente modo:
Quite en el lado derecho (lado del tirador), en la parte
superior, la rejilla de chapa microperforada B quitando los
dos tornillos C.
Quite el tornillo D de la chapa E de tal forma que el perfil A
deje de estar bloqueado.
Llegados a este punto, levante levemente la chapa E y quite
el perfil A.
Para quitar el perfil A, levántelo (sacándolo de la base) e
inclínelo levemente, de tal forma que salgan las clavijas
introducidas en la base.
Tome el panel inferior F e introdúzcalo desde la derecha (lado
tirador) hacia la izquierda, de tal forma que entre
exactamente en el alojamiento.
Reintroduzca el perfil A haciendo entrar las clavijas en la base
y levante la chapa E para volver a alinear el perfil “A”. Haga
que las clavijas superiores del perfil A se introduzcan en los
alojamientos de la chapa E.
Cierre con el tornillo D la chapa E que mantiene bloqueado el
perfil A (fig.8)
Antes de volver a montar la rejilla B con los dos tornillos C,
introduzca también las placas laterales (consulte el punto
3.4.2)
A
B
C
C
D
E
A
F

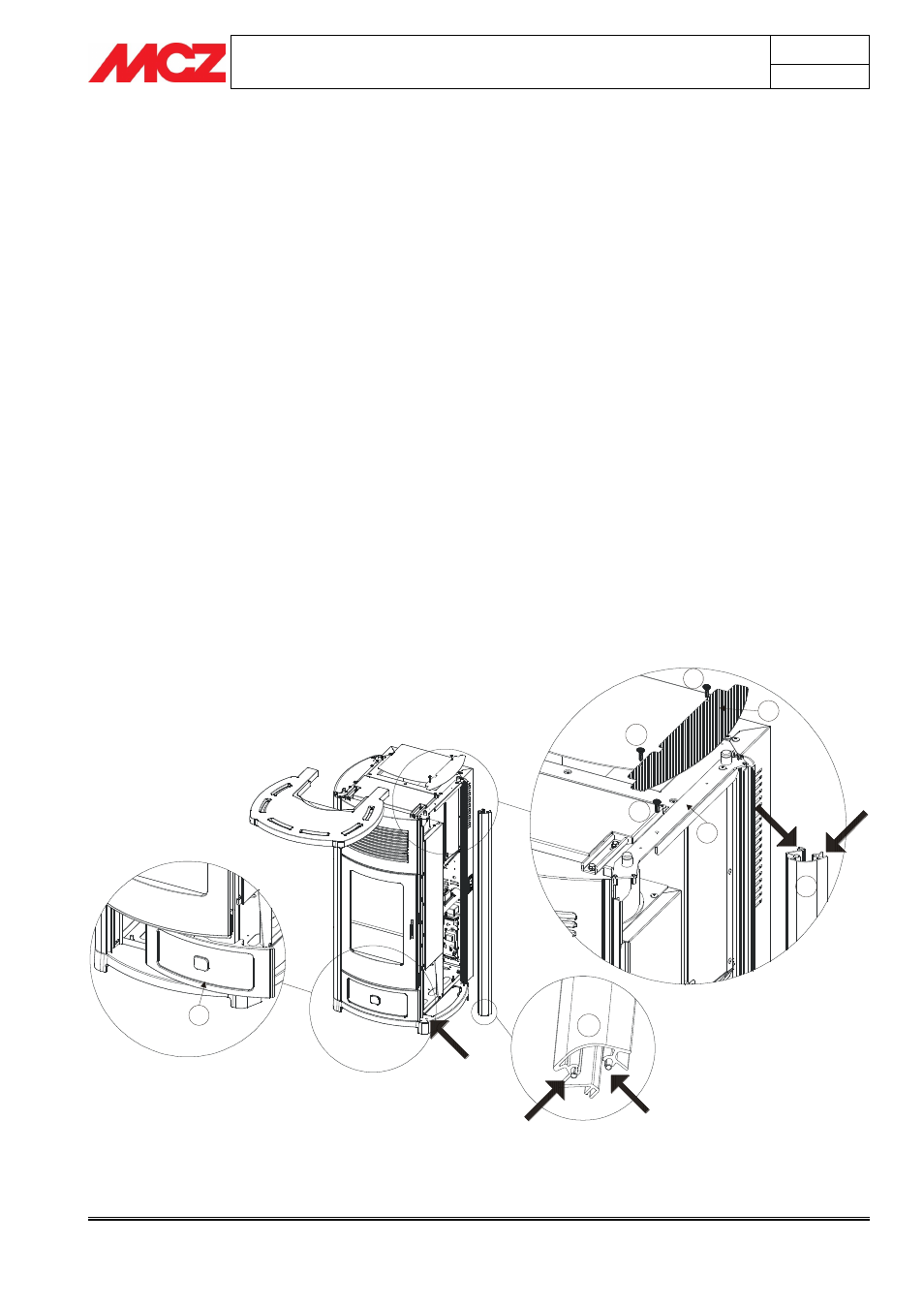

Figura 8 – Montaje panel frontal inferior
