ESTUFAS DE PELLAS Capítulo 3
MANUAL DE INSTALACIÓN Y USO pág. 29
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la
reproducción
B
C
C
A

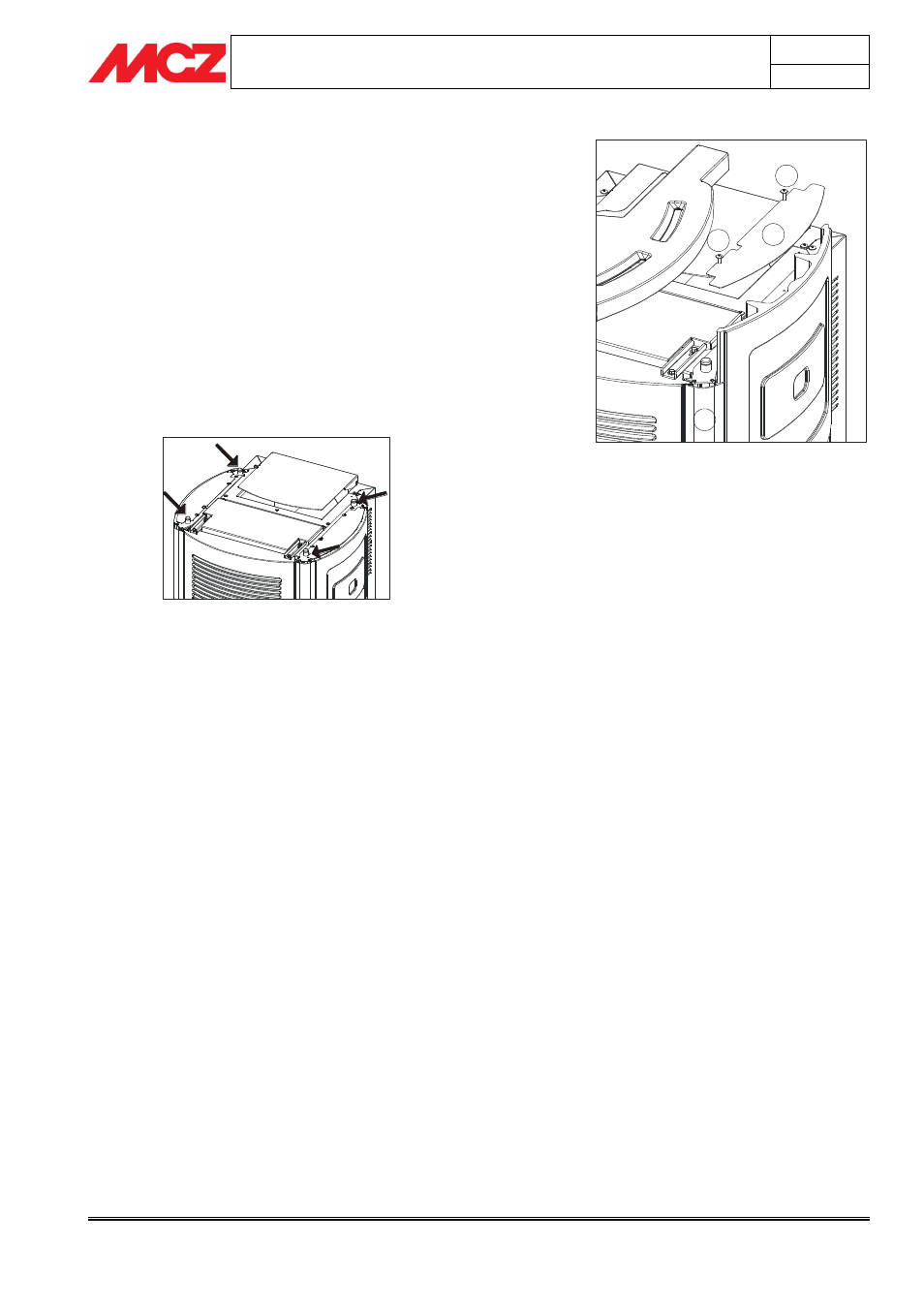

3.3.4. Montaje de las baldosas laterales (Suite/Club)
Quite la rejilla microperforada B e introduzca las tres placas laterales,
haciéndolas deslizarse de arriba abajo en las guías de los perfiles A. Se
recomienda aplicar pequeños fieltros en las partes superior e inferior de
la parte superior e inferior. Nivele las juntas de las placas. Llegados a
este punto, es posible volver a enroscar la rejilla micro-perforada B en
la estructura y colocar la superficie de cerámica. (fig.9)
3.3.5. Montaje de la superficie superior de cerámica
(Suite/Club)
Montar la superficie apoyándola sobre los cuatro salientes superiores de
la estufa. La parte inferior tiene cuatro pequeñas cavidades que se
corresponden con los soportes de goma que se indica en la
figura 10.
Figura 9 – Vista di fianco del sistema di
fissaggio ceramiche laterali
Figura 10 – Soportes montaje superficie
cerámica
