ESTUFAS DE PELLAS Capítulo 3
MANUAL DE INSTALACIÓN Y USO pág. 27
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la
reproducción
3.3.2.
Montaje de los perfiles para la colocación
de los costados de cerámica o esteatita-STAR
Quite el top de hierro colado (A) de la parte superior.
Coja los cuatros perfiles (B) que se deben montar en la parte delantera
y trasera de la estufa (dos a la derecha y dos a la izquierda). Haga que
el perfil (B) se introduzca por la parte de abajo en los dos orificios de
fijación dispuestos en la base, y que por el costado entre en la hoja
(B1) dispuesta en toda la altura de la estufa. Una vez montados los dos
perfiles en un costado, coja la pieza (C) con los cuatro tornillos (D-E-F-
G) y fíjela en la parte superior de la estufa (F-D) coincidiendo con el
ensanche dispuesto en el perfil (B2) para los tornillos G-E.
A continuación coja las cerámicas (3 por cada costado) o la esteatita (2
por cada costado) e introdúzcalas en el perfil (B) coincidiendo con el
ensanche (B3) de arriba abajo. (fig.7)
Se recomienda utilizar pequeños fieltros (dos a la
derecha y dos a la izquierda) aplicados en los
extremos de las cerámicas (hacia el interior)
coincidiendo con la parte de baldosa que entra en
contacto con el perfil de chapa (B3).
Esto es así para evitar que la cerámica entre en
contacto con las partes metálicas de la estructura y
para compensar posibles diferencias de espesor de la
baldosa.
Repita la misma operación para los dos costados. Vuelva a montar el
top de hierro colado.

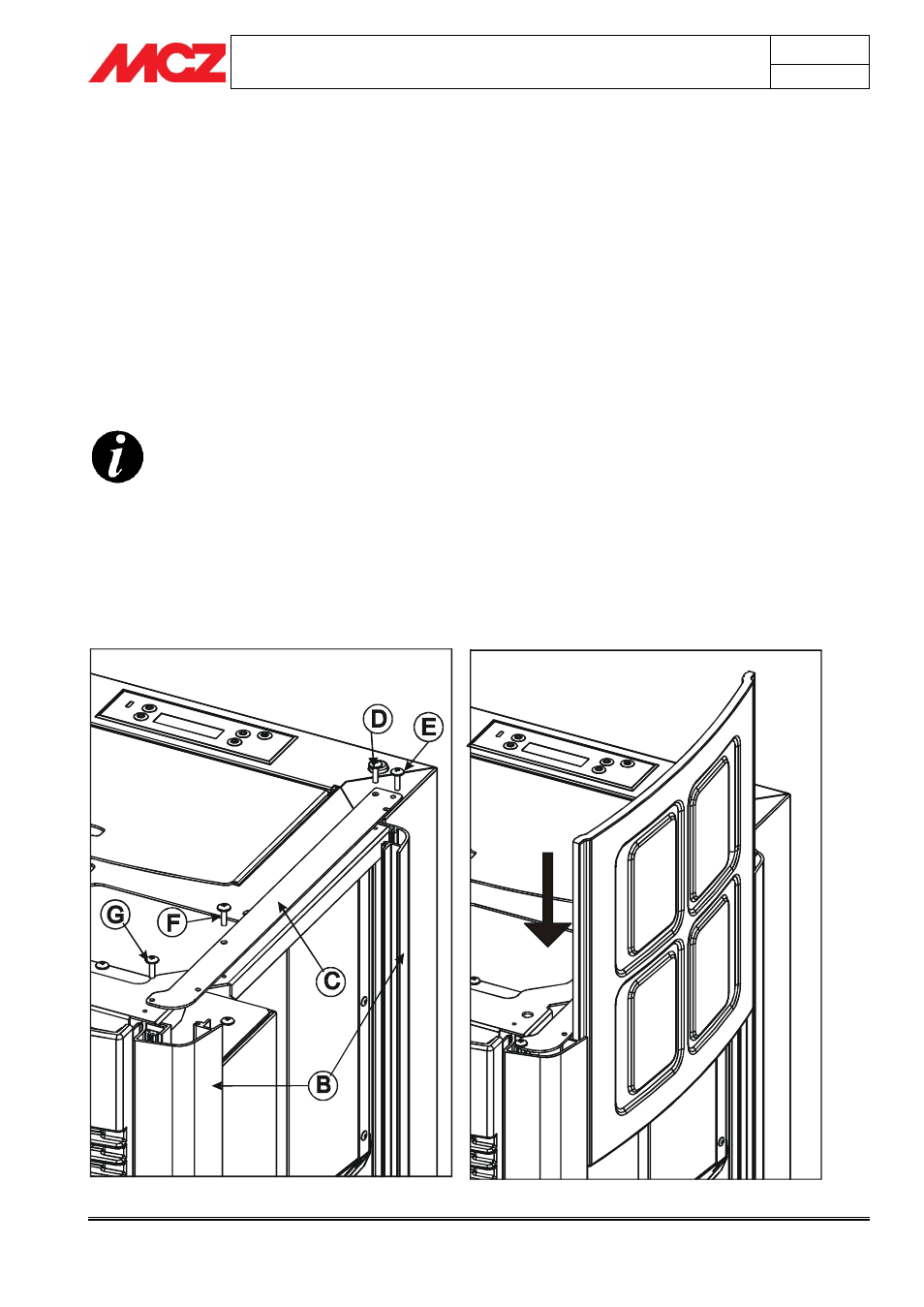

Figura 7 - Costados estufa STAR
