3.4. CONEXIÓN INSTALACIÓN HIDRÁULICA
IMPORTANTE
La conexión de la estufa con la instalación hidráulica
debe ser realizada EXCLUSIVAMENTE por personal
especializado capaz de llevar a cabo la instalación
como mandan los cánones y respetando las
disposiciones vigentes en el país de instalación.
MCZ declina toda responsabilidad en caso de daños a
cosas o personas o en caso de que el equipo no
funcione si no se respetan las advertencias indicadas
precedentemente.

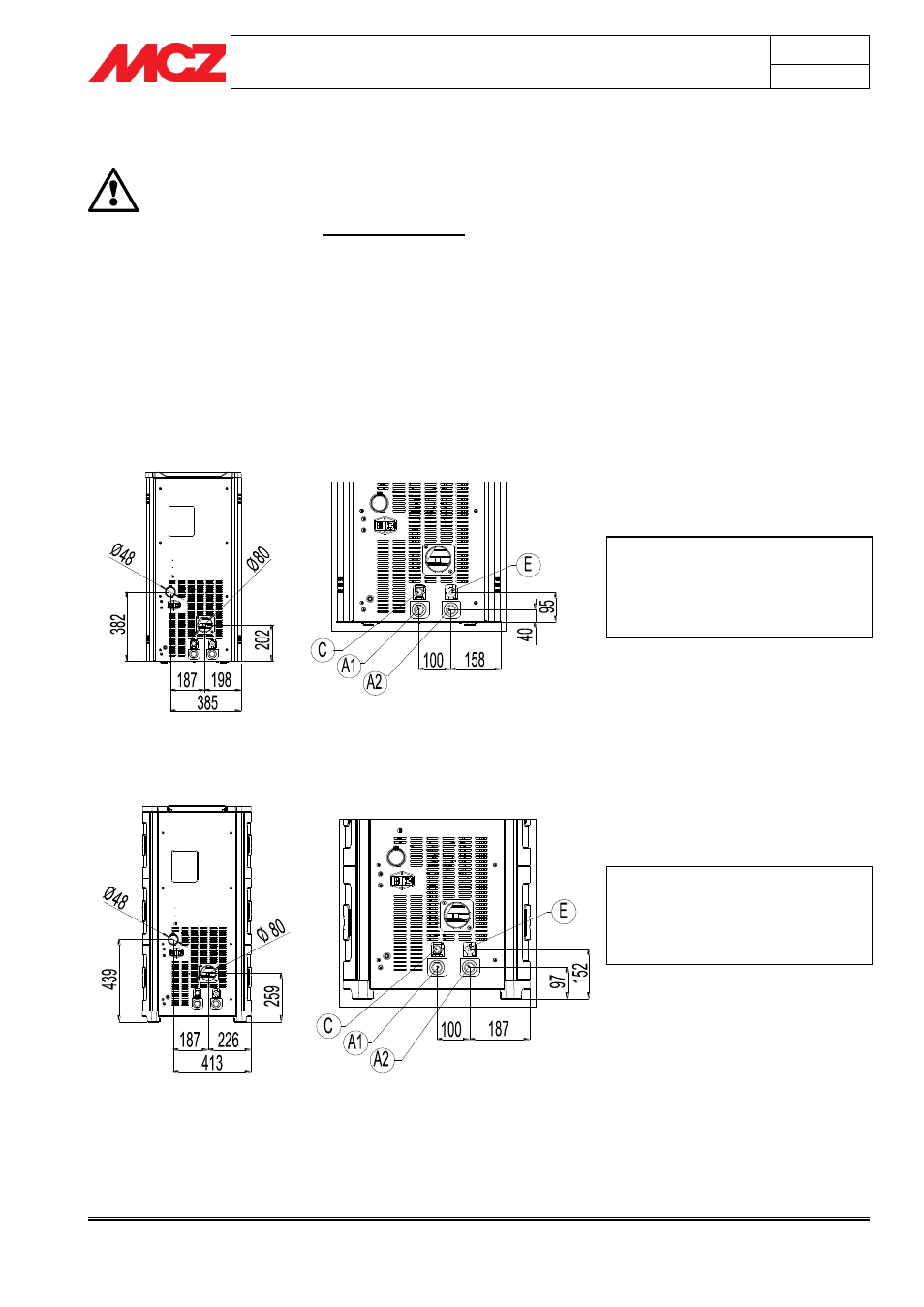

ESQUEMA DE CONEXIÓN ESTUFA EGO-STAR HYDRO
ESQUEMA DE CONEXIÓN ESTUFA SUITE-CLUB HYDRO
A1=Envío agua calefacción 3/4”M
A2=Retorno agua calefacción 3/4”M
C=Válvula de seguridad 3 bar – 1/2”H
E=Vaciado instalación 1/2”H
A1=Envío agua calefacción 3/4”M
A2=Retorno agua calefacción 3/4”M
C=Válvula de seguridad 3 bar – 1/2”H
E=Vaciado instalación 1/2”H
