2.6. CONEXIÓN CON EL CAÑÓN DE HUMOS
Las dimensiones internas del cañón de humos no deben sobrepasar los
20 X 20 cm o los 20 cm. de diámetro; en caso de superar estas medidas o
de que el cañón de humos se encuentre en malas condiciones (por la
presencia de grietas o por tener un asilamiento insuficiente, etc.), es
aconsejable introducir un tubo de acero inox de diámetro adecuado en el
cañón de humos que abarque toda su longitud hasta el extremo superior.
Comprobar con instrumentos adecuados que haya un tiro mín. de 10 Pa.
Colocar en la base del cañón de humos un dispositivo de inspección que
permita efectuar controles periódicos y las operaciones de limpieza que
deben realizarse anualmente.
Efectuar la conexión hermética con el cañón de humos utilizando los
racores y tubos aconsejados por MCZ.
Controlar rigurosamente que haya sido instalada una cumbrera antiviento
según las normas vigentes.
Este tipo de conexión asegura la evacuación de los
humos incluso en caso de que se produzca una
ausencia momentánea de la corriente.
2.7. CONEXIÓN A UN CONDUCTO EXTERIOR CON
TUBO AISLADO O DOBLE PARED
El conducto externo debe tener unas dimensiones internas mínimas de 10 X
10 cm o 10 cm de diámetro. y máximas de 20 X 20 cm o 20 cm de diámetro.
Comprobar con instrumentos adecuados que haya un tiro de 10 Pa. Deben
utilizarse sólo tubos aislados (doble pared) de acero inox lisos internamente
(no está admitido el uso de tubos inox flexibles) fijados a la pared. Colocar en
la base del conducto vertical externo de humos un dispositivo de inspección
que permita efectuar controles periódicos y las operaciones de limpieza que
deben realizarse anualmente.
Efectuar la conexión hermética al cañón de humos con los racores y los tubos
aconsejados por MCZ.
Controlar rigurosamente que haya sido instalada una cumbrera antiviento
según las normas vigentes.
Este tipo de conexión asegura la evacuación de los
humos incluso en caso de que se produzca una
ausencia momentánea de la corriente.
2.8. CONEXIÓN A CAÑÓN DE HUMOS
Para obtener un buen funcionamiento de la estufa, su conexión con el
cañón de humos o conducto de humos no debe tener una inclinación
inferior al 3% en los tramos horizontales, su longitud total no debe
superar los 2/3 m. y el tramo vertical entre un racor con forma de “T”
y otro (cambio de dirección) no debe ser de menos de1,5 m.
Comprobar con instrumentos adecuados que haya un tiro mín. de 10 Pa.
Colocar en la base del cañón de humos un dispositivo de inspección que
permita efectuar controles periódicos y las operaciones de limpieza
que deben realizarse anualmente.
Efectuar la conexión hermética con el cañón de humos con los racores y
los tubos aconsejados por MCZ.
Controlar rigurosamente que haya sido instalada una cumbrera antiviento
según las normas vigentes.
Este tipo de conexión asegura la evacuación de los
humos incluso en caso de que se produzca una
ausencia momentánea de la corriente.

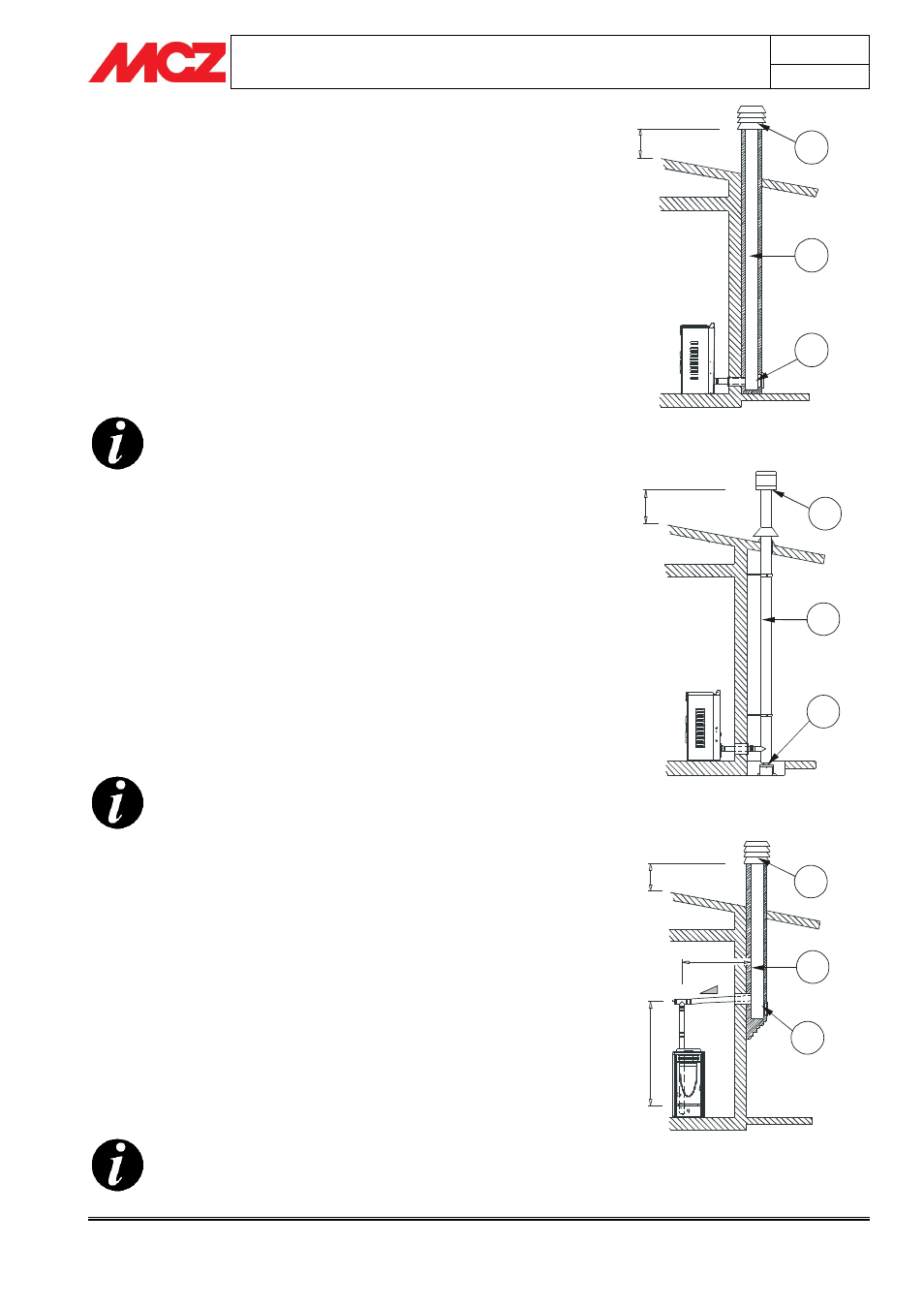

0,5 mt. 1
2
3
1) Cumbrera antiviento
2) Cañón de humos
3) Inspección
0,5 mt.
2
1
3
1) Cumbrera antiviento
2) Cañón de humos
3) Inspección
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1
,5
m
t.
3
2
1
1) Cumbrera antiviento
2) Cañón de humos
3) Inspección
