Entradas y salidas
• Selección local/remoto (configuración: "5")
Selecciona si la referencia de operación se recibe desde el operador digital o la
terminal del circuito de control. La selección local/remoto sólo está disponible
mientras el inversor se encuentra detenido.
Abierto:
marcha de acuerdo con la configuración de la selección del modo de
operación (
n062 ).
Cerrado: marcha por la referencia de frecuencia y el comando de marcha
desde el operador digital.
Ejemplo: Configure n002 a "3".
Abierto: marcha por referencia de frecuencia desde las terminales FV y FI del
circuito de control, y el comando de marcha desde las terminales S1
y S2 del circuito de control.
Cerrado: marcha por referencia de frecuencia y el comando de marcha desde
el operador digital.
• Selección de comunicación serie/terminal de circuito de control
(configuración: "6")
Selecciona la referencia de operación por medio de comunicación serie o por
medio de la terminal del circuito de control. Esta selección está disponible sólo
durante el paro.
Abierto:
marcha de acuerdo con la configuración de la selección del modo de
operación (
n002 ).
Cerrado: marcha por referencia de frecuencia y comando de marcha desde la
comunicación serie.
Ejemplo: Configure n002 a "3".
S1
S2
SC
Marcha/paro FWD
Marcha/paro REV

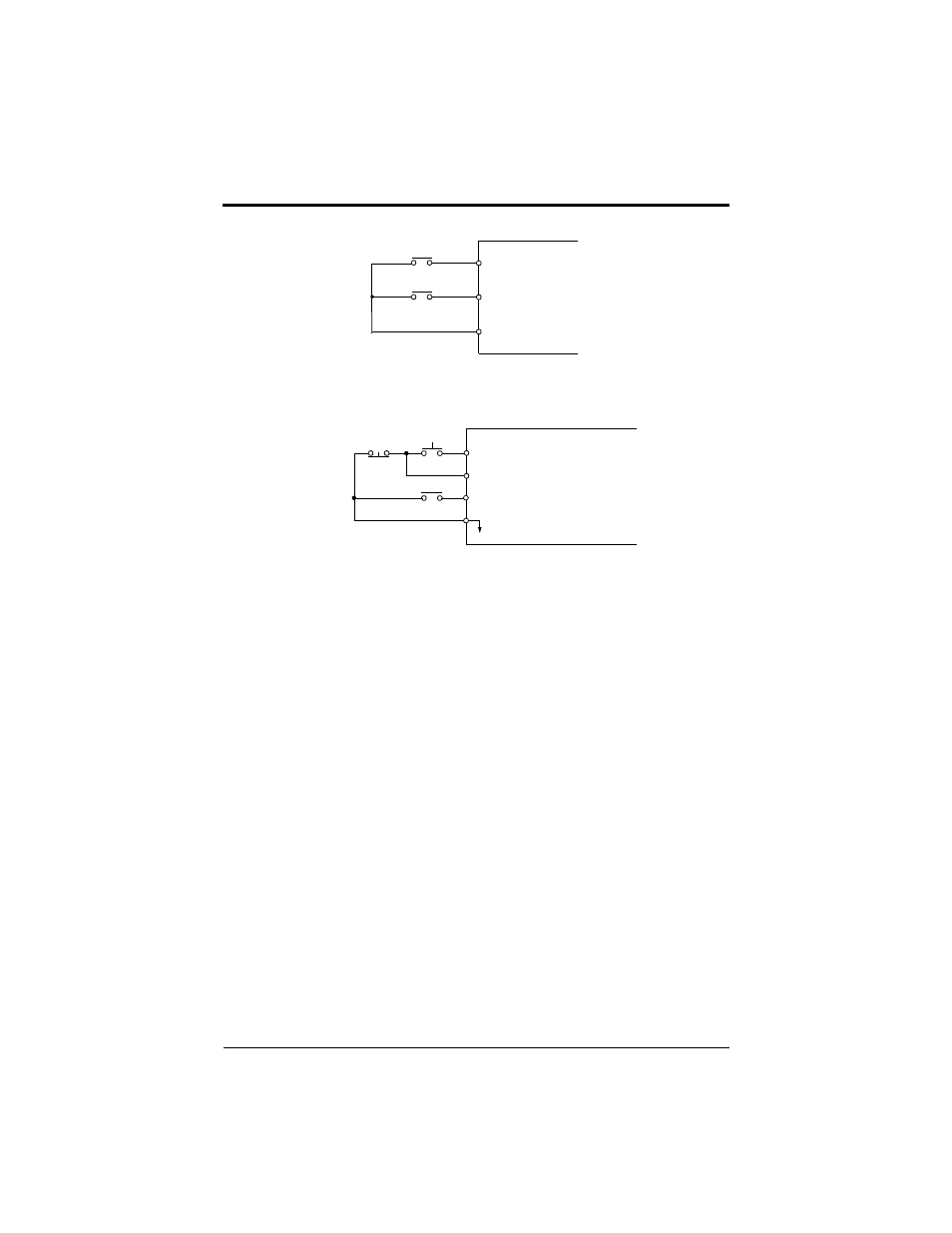

Figura 48 Función de la terminal con selección de la secuencia de 2 cables
(configuración: “0”)
Figura 49 Función de la terminal con selección de la secuencia de 3 cables
S1
S2
SC
Comando de marcha
(Marcha cuando está “cerrado”)
Comando de paro
(Paro cuando está ”abierto”)
Selección de marcha FWD/REV
(Marcha FWD cuando está “abierto,”
marcha REV cuando está “cerrado”)
S3
(configuración: “1”)
