VS-616PC5/P5 Manual del usuario 67
Capítulo 3 - Funciones de programación
Operación de VS-616PC5/P5
Características de arranque suave (n023)
Se utiliza una curva S para reducir los choques y brindar una transición suave
durante la aceleración y la desaceleración de la máquina.
Nota: El tiempo característico de la curva S es el tiempo desde la frecuencia de
corriente hasta el tiempo de acelerac./desacelerac. configurado.
La siguiente figura ilustra la conmutación de marcha FWD/REV durante la
desaceleración hasta el paro.
Configuración Descripción
0 No se provee curva S
1 0,2 segundos (preconfigurado por la fábrica)
2 0,5 segundos
3 1,0 segundos
Frecuencia de salida Referencia de frecuencia
Frecuencia de salida
Tiempo característico
Tiempo
de la curva S (Tsc)

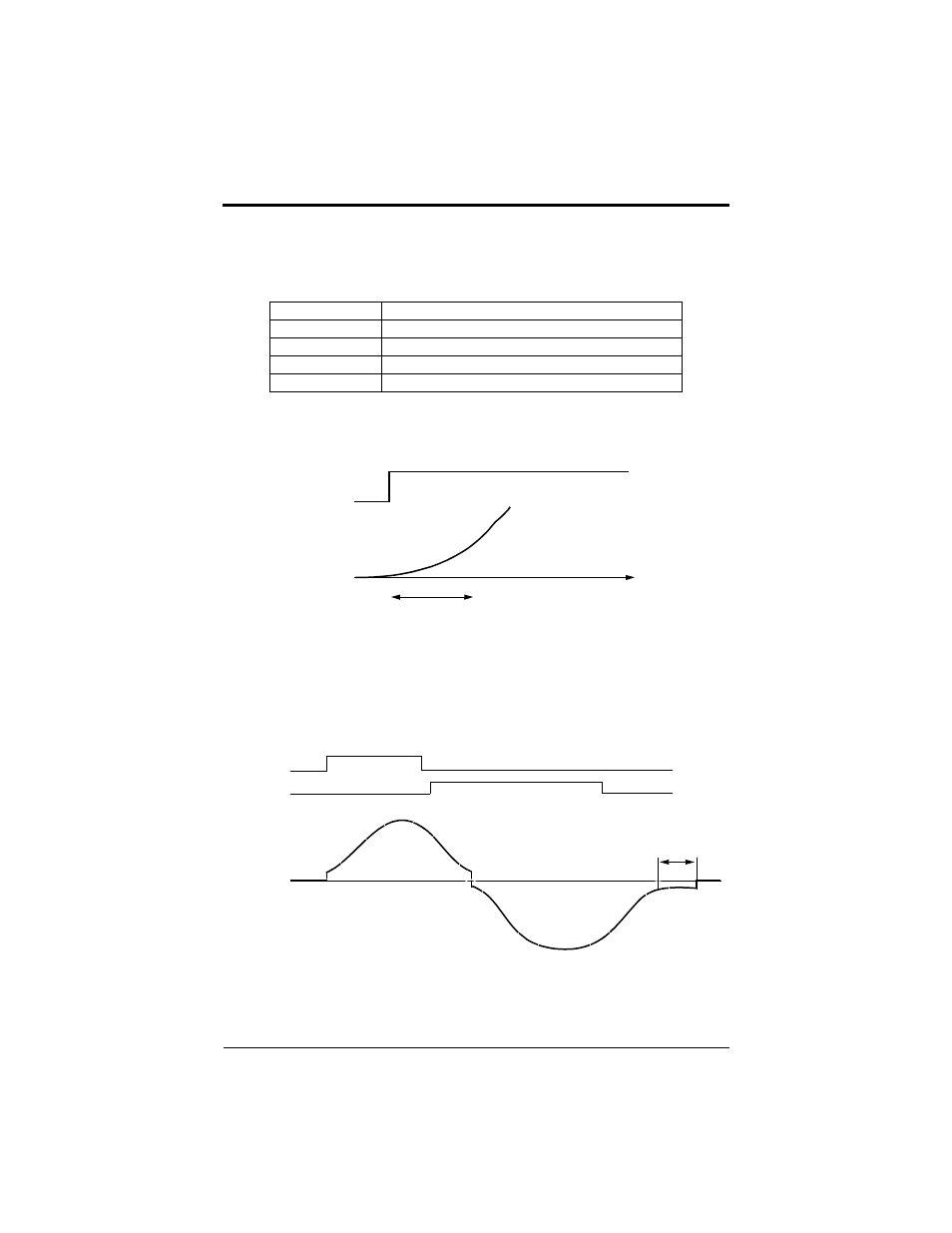

Figura 36 Diagrama de la curva característica S
Comando de marcha FWD
Comando de marcha REV
Frecuencia de salida
Aceleración Desaceleración
Frecuencia de salida mínima
n017
Frecuencia de salida mínima
n017
Aceleración Desaceleración
Tiempo de frenado por
inyección de CD en el paro.
n065
Figura 37 Curva característica S - Operación FWD/REV
