VS-616PC5/P5 Manual del usuario

23

Capítulo 1 - Recepción e instalación

Cableado

Conexión a tierra

Resistencia de tierra

Clase 230 V: 100

o menos; clase 460 V: 10

o menos.

Jamás conecte a tierra los inversores de la serie VS-616PC5/P5 junto con
máquinas de soldar, motores u otros equipos eléctricos de alta corriente.
Guíe todos los cables de tierra por conductos separados.

Utilice el cable de tierra tal como se especifica en "Dimensiones de cables y
tornillos de las terminales", en la página 25, y mantenga la longitud tan corta
como sea posible.

Al utilizar distintas unidades de inversores VS-616PC5/P5 una junto a otra,
conecte la tierra de las mismas tal como se ilustra en la figura 10, (a) o (b).
No forme un bucle con los cables tal como se ilustra en (c).

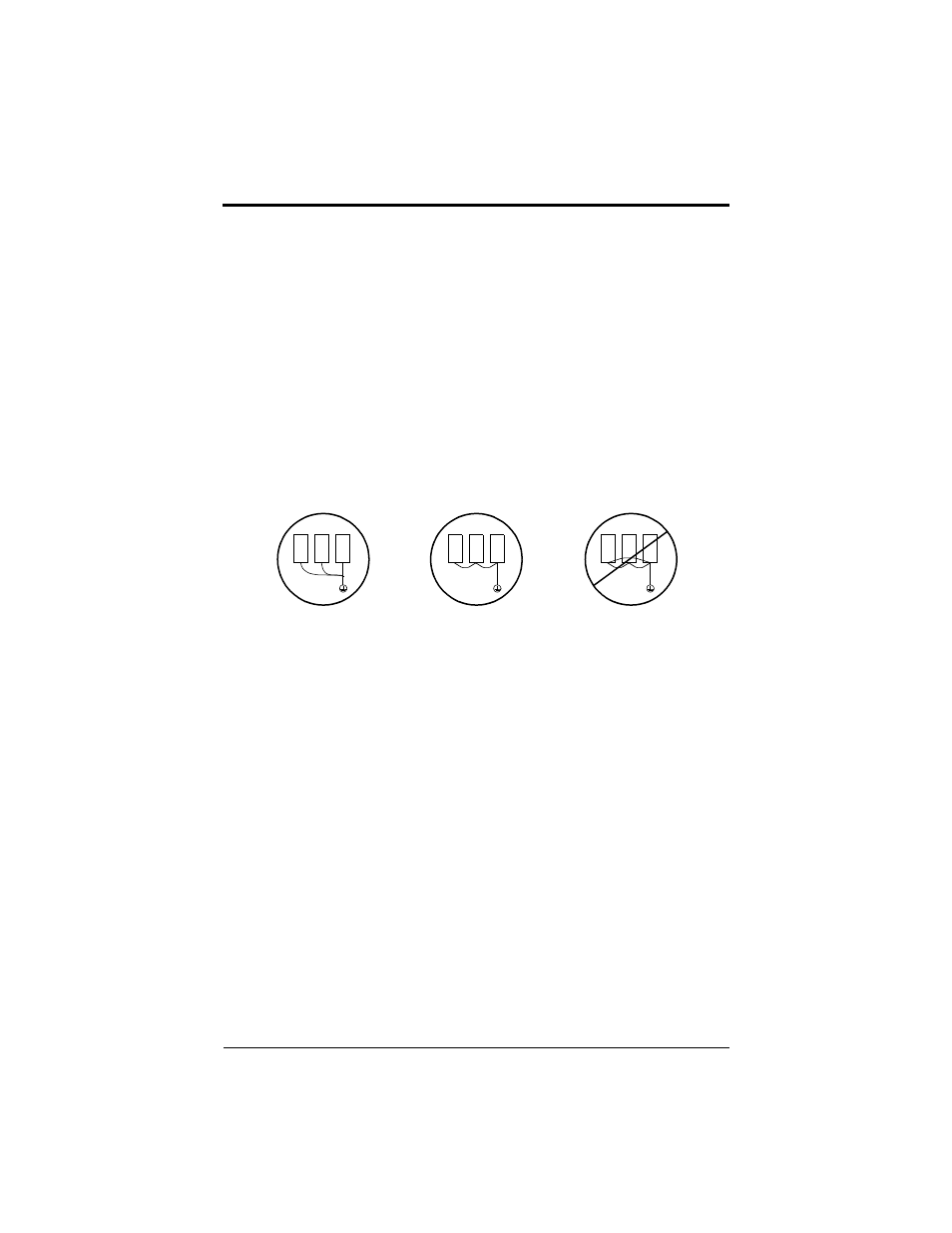

Figura 11 Ejemplo de conexión a tierra de 3 inversores VS-616P5

(a) Aceptable

(a) Aceptable

(a) No aceptable
