52

VS-616PC5/P5 Manual del usuario

Capítulo 3 - Funciones de programación
Operación de VS-616PC5/P5

En la zona de salida constante [frecuencia de salida

frecuencia de salida del

voltaje máximo (n014)], el nivel del límite de corriente durante la aceleración se
modifica mediante la siguiente ecuación:

Nivel del límite de corriente durante la marcha (n072)

El nivel del límite de corriente durante la marcha se puede configurar en
unidades de 1% (corriente nominal del inversor = 100%).
Ajuste de la fábrica: 160%

Un ajuste de 200% desactiva el límite de corriente durante la marcha.
Durante la velocidad acordada, si la corriente de salida excede el valor
configurado para el parámetro n072, se inicia la desaceleración.

Cuando la corriente de salida excede el valor configurado para n072, la
desaceleración continúa. Si la corriente de salida desciende por debajo del
valor configurado para el parámetro n072, la aceleración se inicia hasta la
frecuencia configurada.

Corriente del motor

n071

Tiempo

Corriente de salida

Tiempo

*

* Controla el ritmo de aceleración

para evitar que el inversor se dispare.

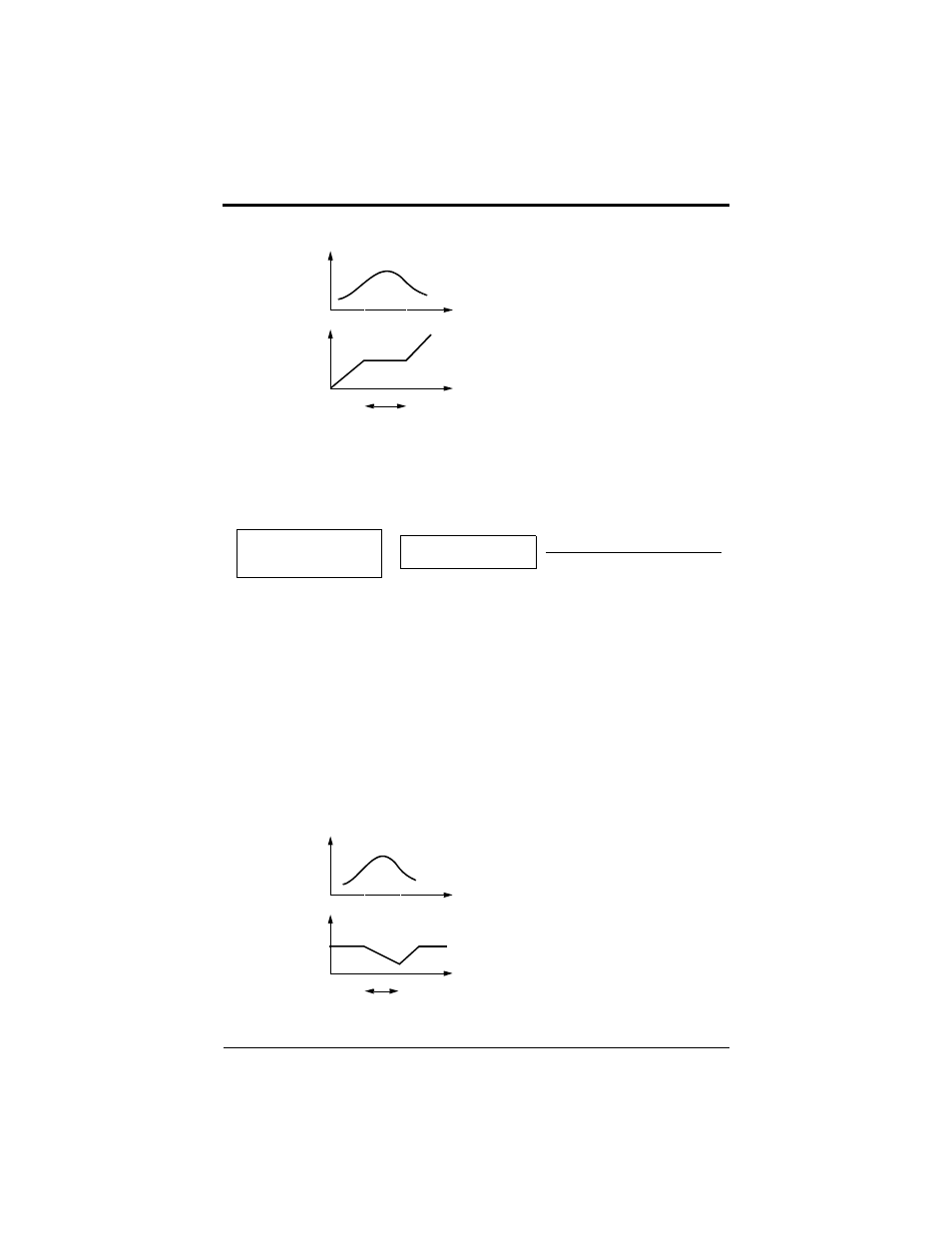

Figura 20 Límite de corriente durante la aceleración

Nivel del límite de corriente

Nivel del límite de corriente

Frecuencia de salida de voltaje

Frecuencia de salida

=

durante la acelerac. en zona
de salida constante

×

durante la aceleración (n071)

máximo (n14)

Corriente del motor

n072

Tiempo

Corriente de salida

Tiempo

*

* Disminuye la frecuencia para evitar el

disparo del inversor.

Figura 21 Límite de corriente durante la marcha
