Capítulo 3 - Funciones de programación
Operación de VS-616PC5/P5
Selección de velocidad en multi-velocidades predeterminadas
Esta función permite programar hasta 4 velocidades preconfiguradas, por medio
de la selección de las funciones de entrada de contactos multifunción.
Selección de velocidades en 4 etapas
n002 = "1" (selección del modo operación)
n025 = 30,0 Hz (preconfigurado por la fábrica)
n026 = 40,0 Hz (preconfigurado por la fábrica)
n027 = 50,0 Hz (preconfigurado por la fábrica)
n028 = 60,0 Hz (preconfigurado por la fábrica)
n038 = 9 (terminal de entrada de contactos multifunción S5)
n039 = 10 (terminal de entrada de contactos multifunción S6)
Marcha/paro FWD
Marcha/paro REV
Falla externa
Restablecimiento
Ref. veloc. multi-velocidades
Ref. veloc. multi-velocidades
Entrada de
S1
S2
S3
S4
S5
S6
SC

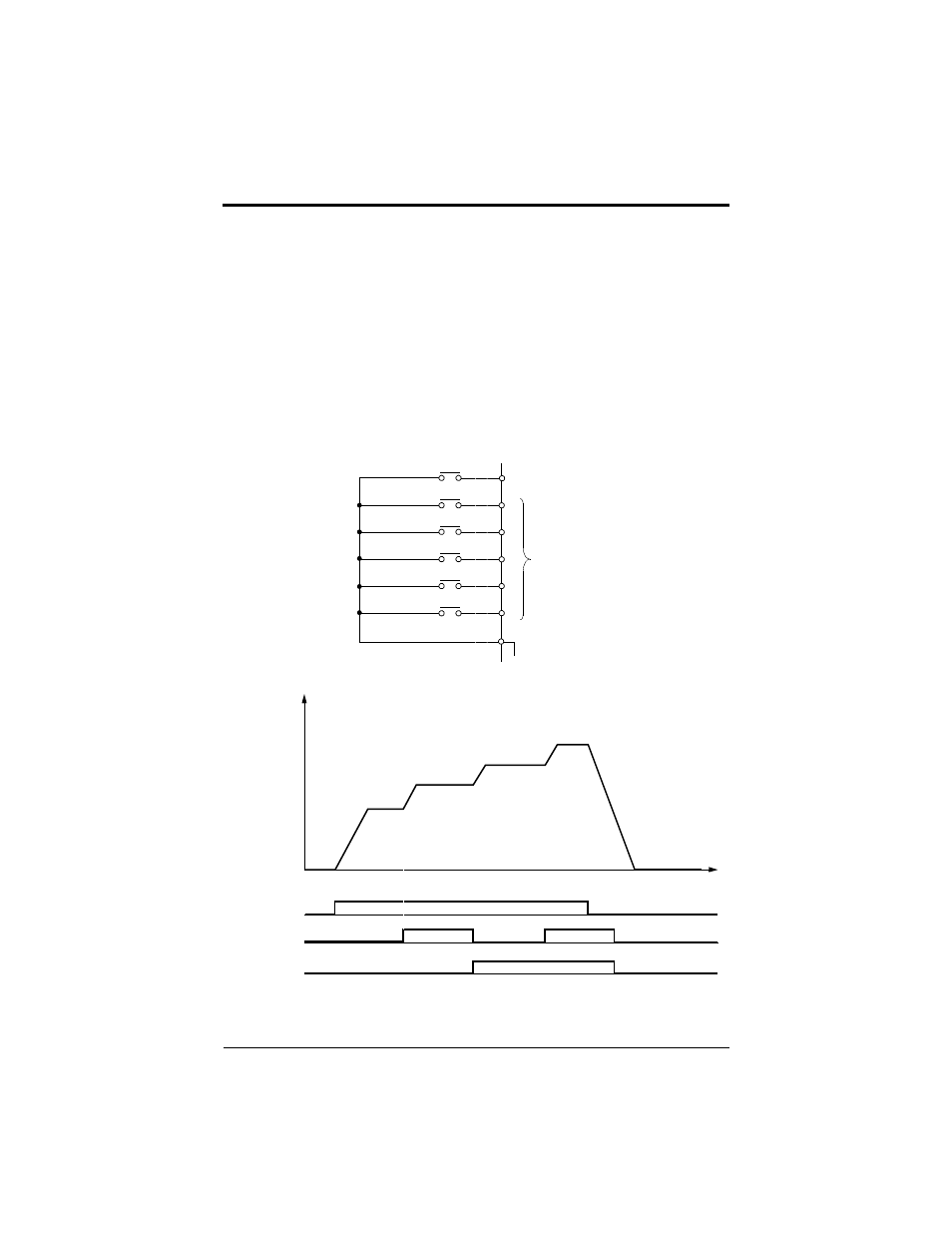

Figura 33 Selección de velocidad de multi-velocidades predeterminadas -
de fallas
predeterminadas 1
predeterminadas 2
contactos multifunción
Terminales del circuito de control
Ref. de veloc. de multi-velocidades
Referencia
Marcha/Paro FWD (REV)
Ref. de veloc. de multi-velocidades
(n025)
30,0 Hz
(n026)
40,0 Hz
(n027)
50,0 Hz
(n028)
60,0 Hz
SI
SI
SI
SI
Figura 34 Operación de velocidad de multi-velocidades predeterminadas -
de frecuencia
predeterminadas 1 (terminal S5)
predeterminadas 2 (terminal S6)
Diagrama de sincronización
