Capítulo 2 - Operación
Prueba de funcionamiento
Operación mediante la señal de las terminales del cicuito del control

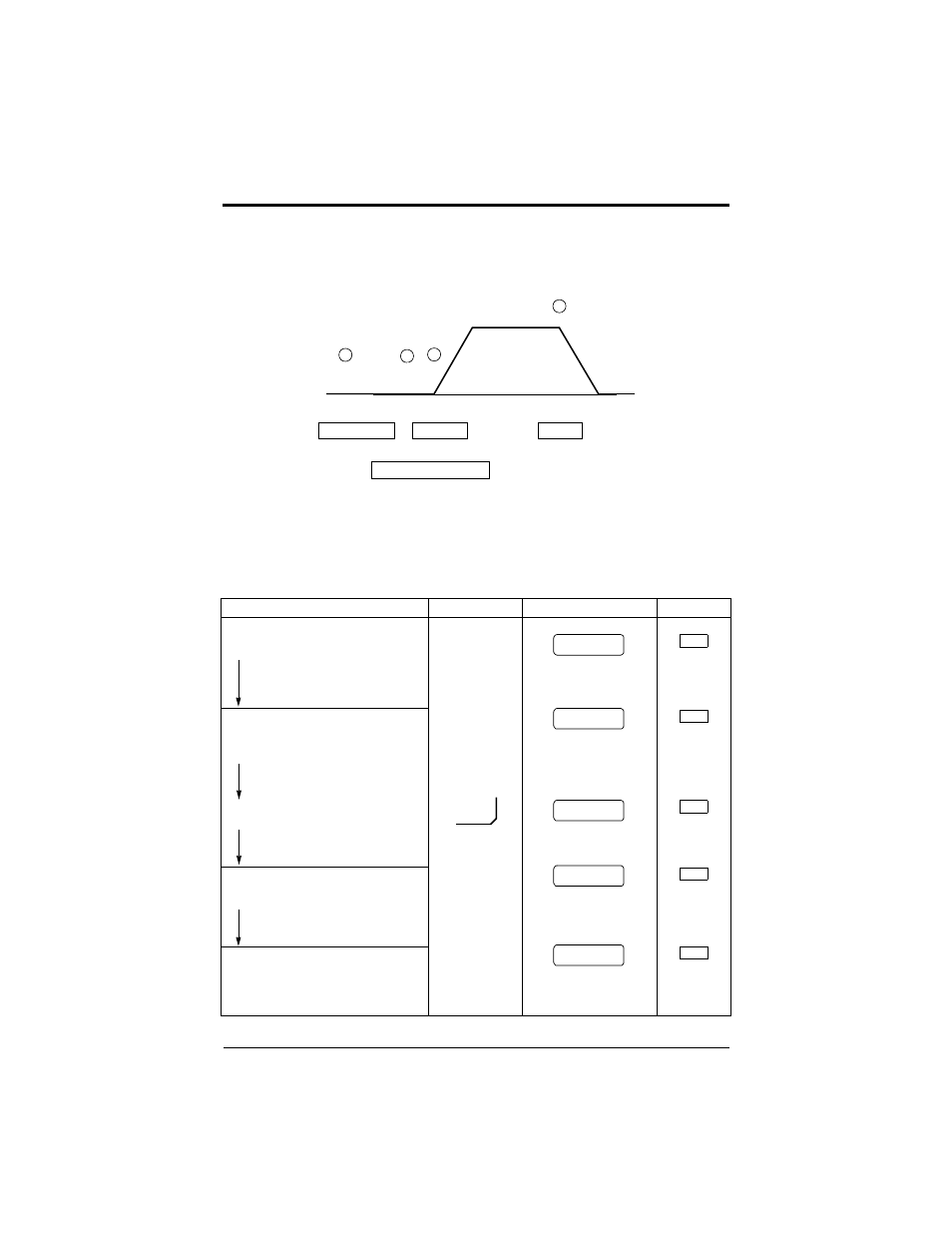

El siguiente diagrama ilustra un patrón típico de operación cuando se utilizan las
señales de las terminales del circuito de control.
Ejemplo típico de operación mediante la señal de las terminales del
circuito de control
Descripción Secuencia de teclas Pantalla del operador digital Pantalla de LED
(1) ON (ENCENDIDO)
· Indica el valor de referencia de la frecuencia.
El modo REMOTE se preconfigura en la fábrica.
(2) Configuración de la frecuencia
· Ingresa el voltaje de referencia de la frecuencia
(corriente) en las terminales FV o FI y verifica el
valor de la entrada con el operador digital.
(3) Marcha adelante
· Cierre entre las terminales S1 y SC para realizar
la marcha adelante.
(4) Paro
· Apertura entre las terminales S1 y SC para
detener la operación.
Figura 16 Secuencia de operación mediante la señal de las terminales
ON (ENCENDIDO)
Configuración de la frecuencia
Operación
Adelante
60 Hz
Paro
1 2 3
4
del circuito de control
DSPL
313
313
9313
9313
313
LED REMOTO (REF. SEC.)
Para voltaje de referencia de 10 V
LED DE MARCHA ENCENDIDO
LED DE PARO ENCENDIDO
(el LED RUN parpadea
durante la desaceleración)
ENCENDIDO
Fref
Fref
Fout
Fout
Fout
· Seleccione la pantalla del monitor de
Pantalla de la frecuencia de salida
frecucencia de salida.
