58 VS-616PC5/P5 Manual del usuario
Capítulo 3 - Funciones de programación
Operación de VS-616PC5/P5
Ajuste de la señal de frecuencia
Cuando la referencia de frecuencia se brinda mediante una señal analógica en las
terminales FV y FI del circuito de control, se puede configurar la relación entre el
voltaje analógico (o la corriente) y la referencia de la frecuencia.
• Ganancia de referencia de la frecuencia (n046)
El valor de voltaje de entrada analógica para la frecuencia máxima de salida
(n012) puede configurarse en unidades de 1%, de 0 a 200%
Preconfigurado por la fábrica: 100%
• Polarización de referencia de la frecuencia (n047)
La referencia de frecuencia que se entrega cuando la entrada analógica es 0
V (4 mA) se puede configurar en unidades de 1%, de -100% a 100%.
(n012: frecuencia de salida máxima = 100%.)
Preconfigurado por la fábrica: 0%
• Ejemplos
Para operar el inversor con una referencia de frecuencia de 0% a 100% con
una entrada de 0 a 5 V:
Ganancia: Parámetro n046 = "200"
Portadora: Parámetro n047 = "0"
( ) indica cuando se selecciona
entrada de referencia de corriente
Referencia de frecuencia
Frecuencia de salida máxima
0 V 10 V
(4 mA) (20 mA)
Ganancia
100
×
Frecuencia de salida máxima
Portadora
100
×

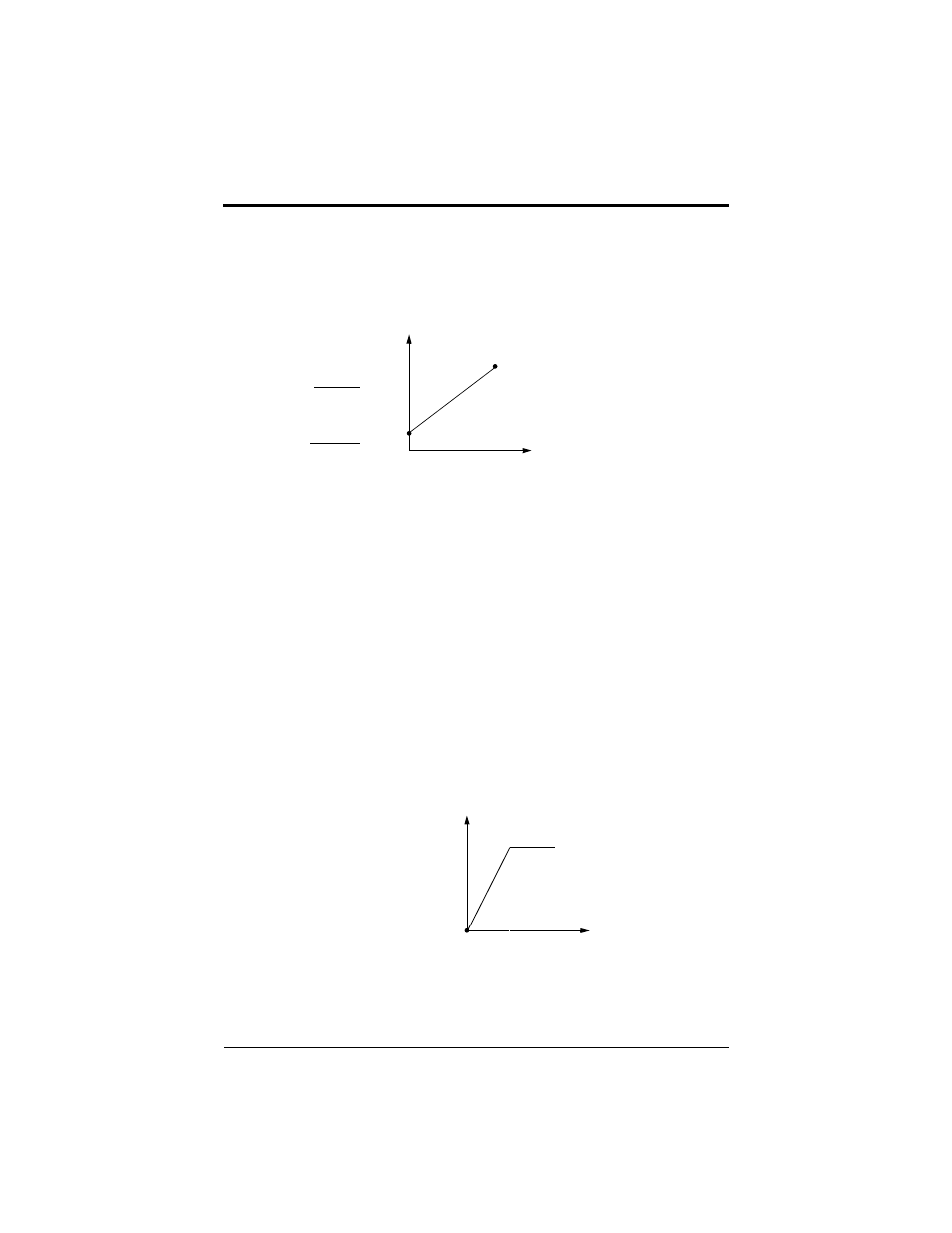

Figura 29 Ajuste de la señal de frecuencia
Frecuencia de salida
0 V 10 V 5 V
0%
Figura 30 Ejemplo de ajuste de la señal de frecuencia - entrada 0 a 5 V
máxima (100%)
