Detección del par – Yaskawa VS-616PC5/P5 Manual del usuario
Página 72
72
VS-616PC5/P5 Manual del usuario
Capítulo 3 - Funciones de programación
Operación de VS-616PC5/P5
Detección del par
El circuito de detección de un par excesivo se activa cuando la carga del motor
ocasiona que la corriente del motor exceda el nivel de detección de un par
excesivo (n075). Al detectarse un par excesivo, se envían señales de alarma a las
terminales de salida de funciones múltiples MA, MB y MI.
Para emitir una señal de detección de par excesivo, configure la selección de
entrada de contactos multifunción n040 ó n041 a "6" (contacto N.A.) ó "7"
(contacto N.C.).
•
Selección de la función de detección de un par excesivo (n074)
Notas:
•
Para detectar el par excesivo durante la aceleración o la desaceleración,
configure a "2" ó "4".
•
Para continuar la operación después de la detección de un par excesivo,
configure a "1" ó "2". Durante la detección, el operador digital indica la alarma
"oL3" (con parpadeos).
•
Para detener el inversor después de una falla de detección de par excesivo,
configure a "3" ó "4". Durante la detección, el operador digital indica la falla
"oL3".
•
Nivel de detección de un par excesivo (n075)
Configura el nivel de detección del par excesivo en unidades de 1%.
Corriente nominal del inversor: 100%
Preconfigurado por la fábrica: 160%
Configuración
Descripción
0
Detección desactivada (preconfigurado por la fábrica)
1
La detección comienza en la velocidad acordada. Continúa operando después de la
detección (alarma).
2
Detección permanente. Continúa la marcha después de la detección (alarma).
3
La detección comienza en la velocidad acordada. Giro libre por inercia hasta parar
después de la detección (falla).
4
Detección permanente. Giro libre por inercia hasta parar después de la detección (falla).
* El ancho de banda de liberación (histéresis) durante le detección de un par excesivo es 5% del
Corriente nominal del inversor
n075
Tiempo
SI
SI
n076
n076
Señal de salida de
contacto multifunción
(señal de detección de par excesivo),
terminales MA, MB, MI
*
*

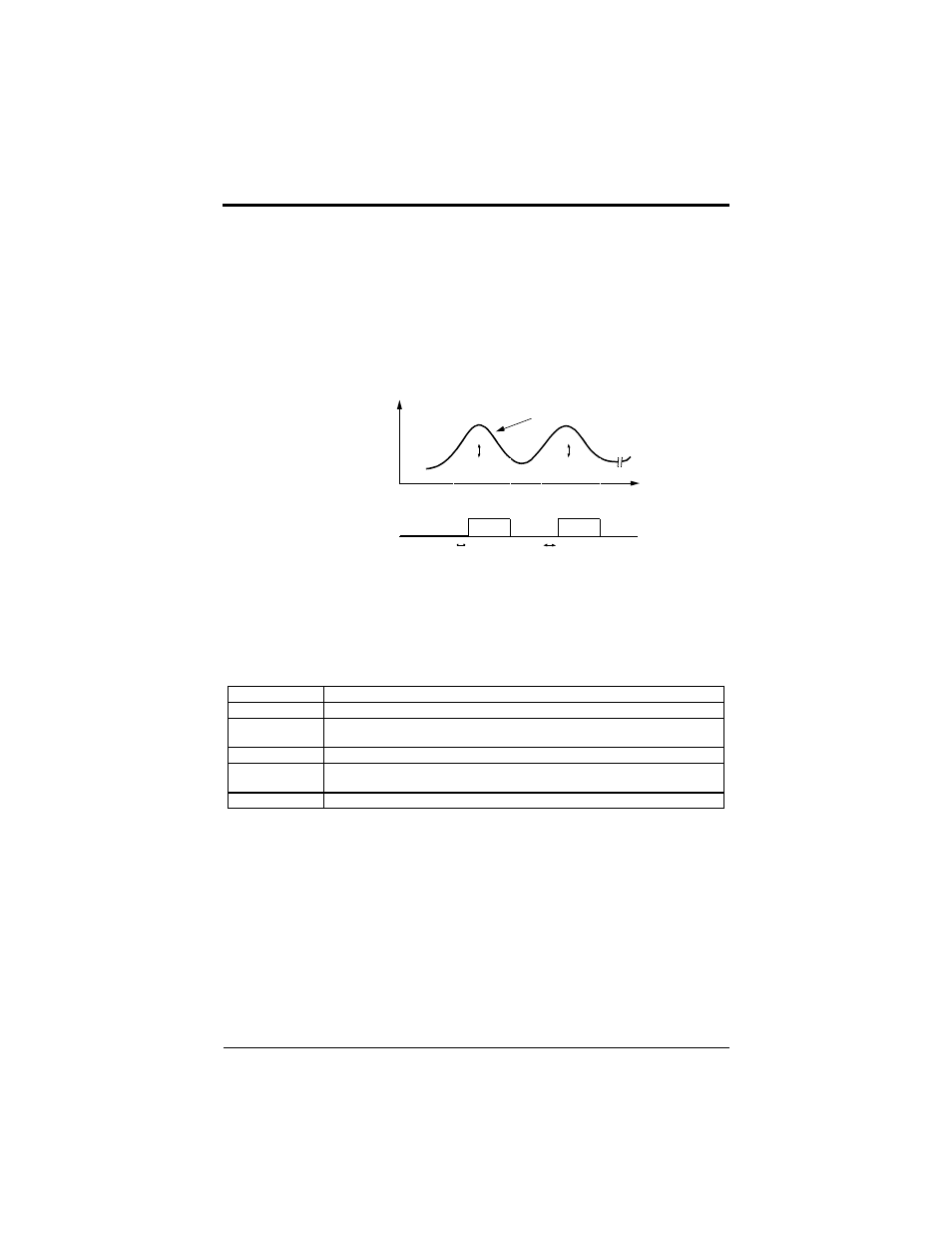

Figura 44 Características del par
Corriente del motor
nivel de corriente nominal del inversor.
