SMA Technologie AG Gestión de baterías
Manual de instalación SI3324/4248-14:SS2406 Página 97
Si durante los próximos 30 minutos la tensión de la batería no vuelve a aumentar, el
Sunny Island 3324/4248 se desconectará completamente. Se puede saber que se
ha producido una desconexión total si el fusible automático CC se conecta, pero el
display permanece oscuro y no hay tensión en los bornes de salida CA.
Tras una desconexión total, el Sunny Island 3324/4248 sólo puede volver a iniciar-
se manualmente (véase capítulo 9.5 "Nueva puesta en servicio" (Página 75)).

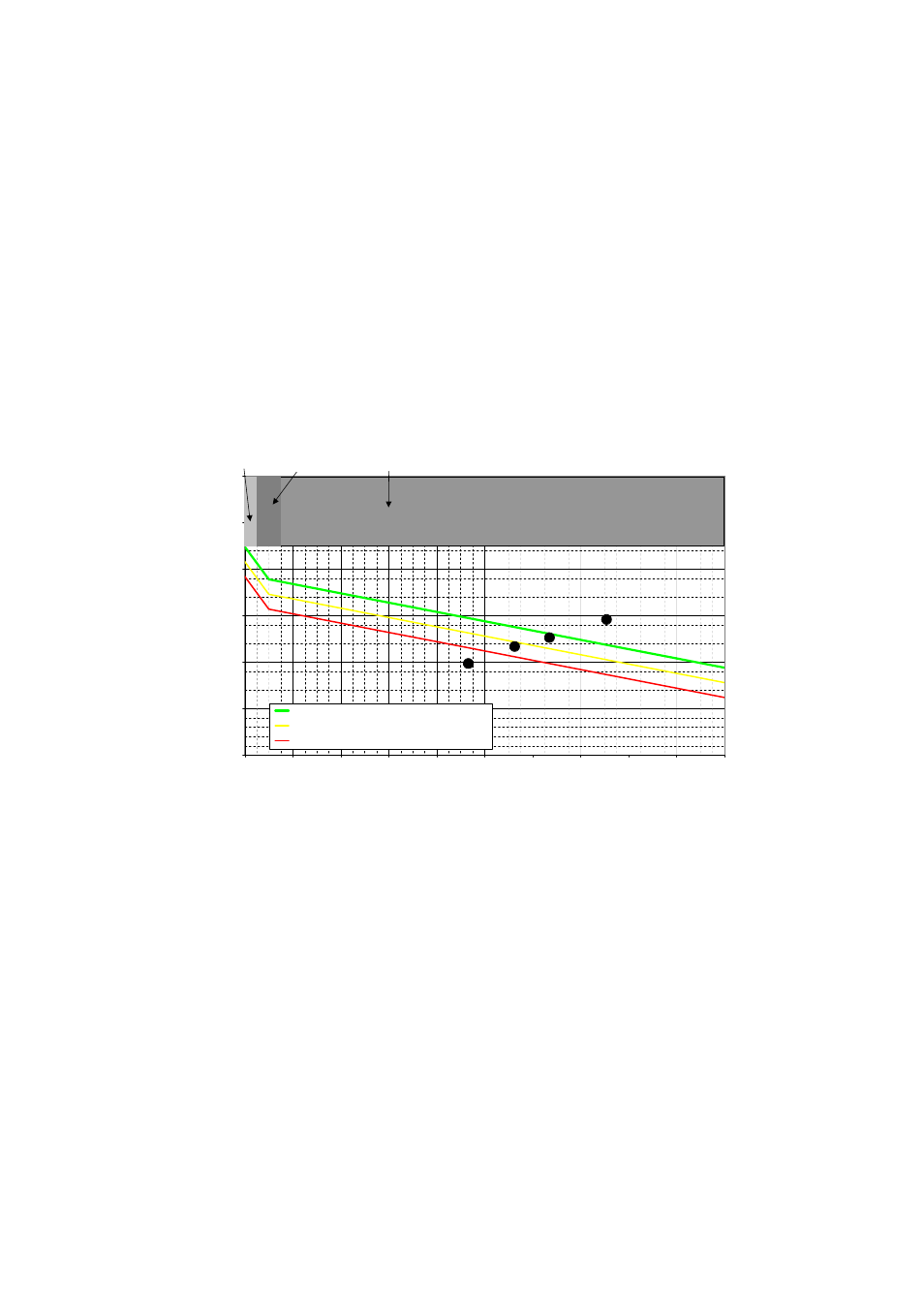

Para el cálculo de los límites del estado de descarga, se representa la curva carac-
terística de corriente-tensión de la batería de plomo en el Sunny Island 3324/4248
. Las curvas características calculadas pueden verse en la siguiente figura.
Con este gráfico, puede saber en qué estado se encuentra su batería:
1. Determine la tensión de su batería (véase parámetro “12-1 BattVoltage“).
2. Lea la corriente de la batería abriendo el parámetro “12-2 BatCurrent”.
3. Relacione este valor ... A a 100 Ah.
1,80
1,85
1,90
1,95
2,00
2,05
2,10
0 2 4 6 8 10 12 14 16 18 20
Corriente de la batería [A/100 Ah]
Te
n
si
ó
n
d
e
l
a
b
a
te
rí
a
[
V
/
cé
lu
la
]
Límite de tensión para inicio del generador al 40 %
Límite de tensión para deslastre de carga al 30 %
Límite de tensión para desconexión de los aparatos al 20 %
Retardo 30 min. Retardo 2 min. Retardo 6 min.
1
2
3
4
