Montaje SMA Technologie AG
Página 26 SI3324/4248-14:SS2406 Manual de instalación
4.2 Montaje del Sunny Island 3324/4248
A continuación, describimos detalldamente el montaje del Sunny Island 3324/4248.
Siga todos los pasos en el orden recomendado:
1. Ángulo de fijación en la parte inferior de la carcasa (véase capítulo 4.2.1
"Ángulo de fijación en la parte inferior" (Página 26))
2. Soporte de pared (véase capítulo 4.2.2 "Soporte de pared" (Página 27)).
4.2.1 Ángulo de fijación en la parte inferior
El ángulo de fijación en la parte inferior del Sunny Island 3324/4248 se envío mon-
tado al revés para evitar daños durante el transporte. El ángulo sirve para fijar el
equipo al soporte de pared (véase capítulo 4.2.2 "Soporte de pared" (Página 27)).
Antes de proceder al montaje del equipo, deberá desatornillar, girar y volver a co-
locar este ángulo de fijación de manera que la brida mire hacia abajo cuando el
Sunny Island 3324/4248 esté colgado verticalmente de la pared. Ahora ya puede
volver a atornillarse el ángulo en la parte inferior del Sunny Island 3324/4248, di-
rectamente en el lado que mira hacia la pared (véase siguiente figura).

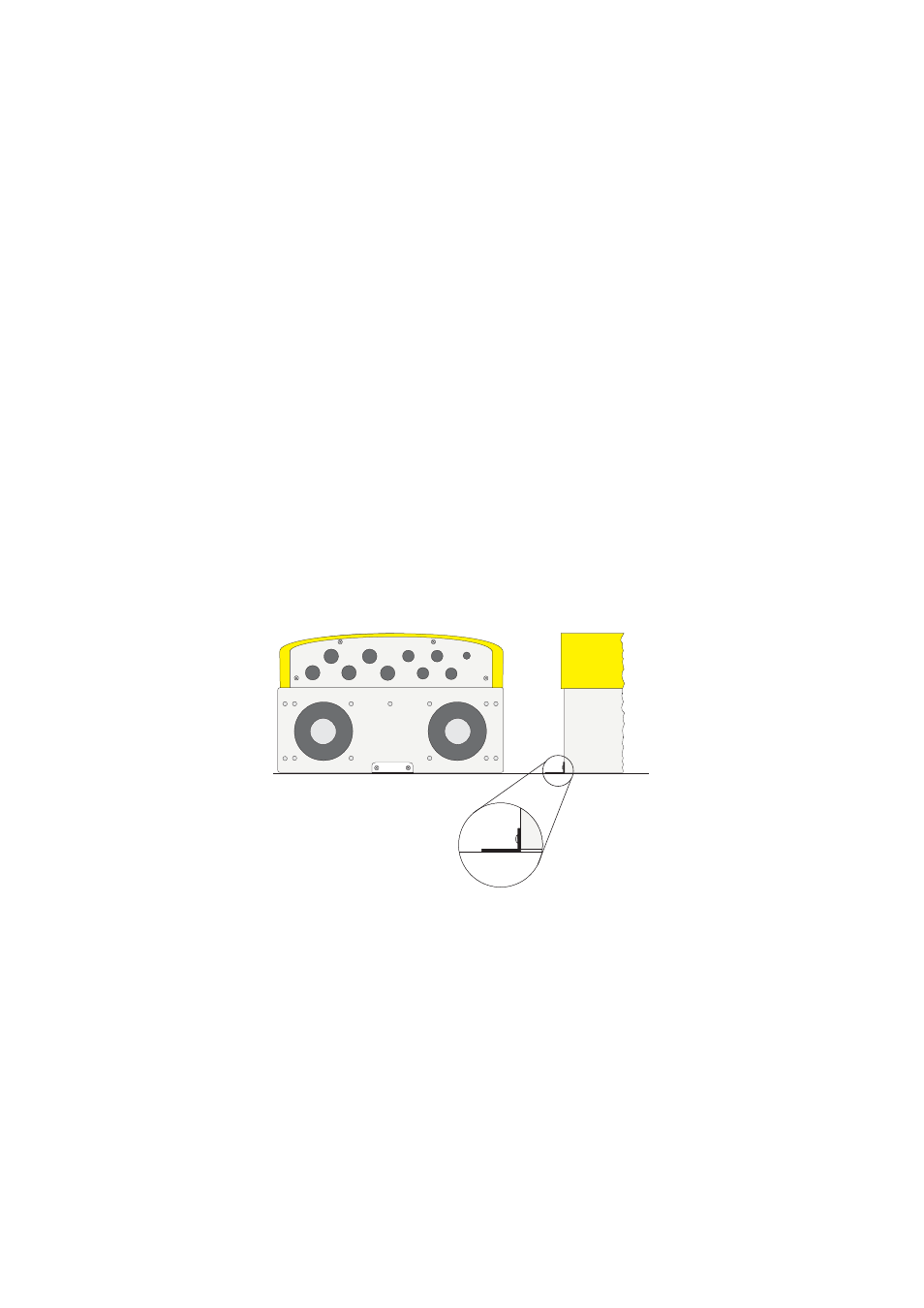

Vista inferior Vista lateral
Pared
Montaje ángulo de
fijación, brida hacia
abajo
