5.4.4 Inicio del generador con un contacto
El Sunny Island 3324/4248 puede iniciar automáticamente todos aquellos genera-
dores que pueden iniciarse/pararse a través de un solo contacto. El relé de control
del generador (relé GenRequest) integrado en el Sunny Island 3324/4248 se encar-
ga de esta función. El generador de autoinicio (con un contacto) se conecta directa-
mente a los bornes de conexión “G_Req“ del Sunny Island 3324/4248. En los
capítulos 8.5 "Funcionamiento con generador" (Página 66) y 10.2 "Sistema fotovol-
taico aislado con generador" (Página 80)encontrará los ajustes de parámetros y
otras posibilidades de poner en funcionamiento los generadores.

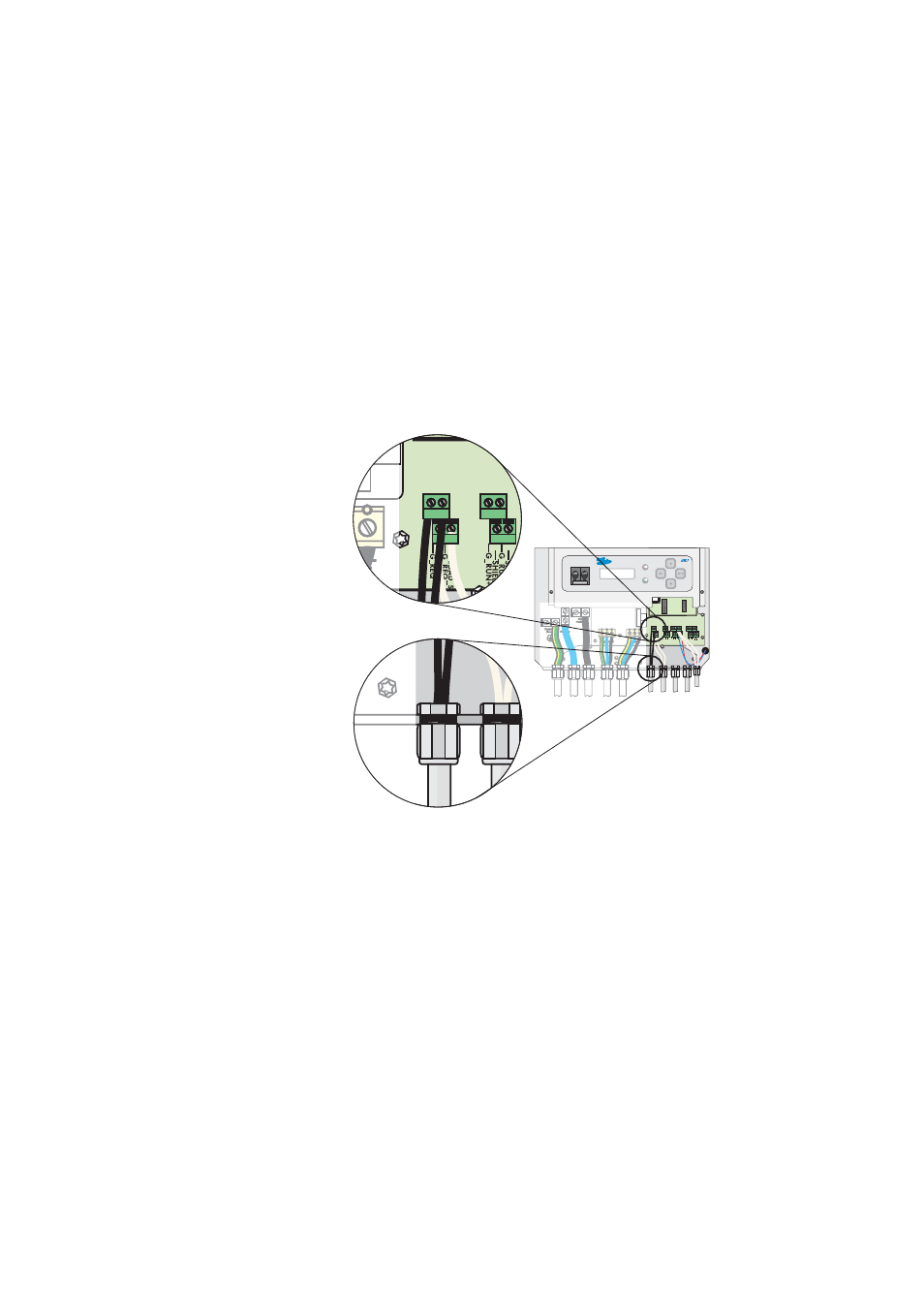

1. Monte un racor atornillado con rosca métrica M20 (incluida en el pedido) en
una de las boquillas de paso “Conexiones adicionales” (véase figura
Página 29).
- Retire el tapón obturador de la boquilla de paso de la carcasa elegida.
- Introduzca el racor atornillado con la rosca en el orificio de la carcasa.
- Atornille la contratuerca adecuada M20 dentro de la carcasa en la rosca de
la boquilla de paso.
2. Retire el aislamiento de protección de los hilos y coloque una virola de cable
adecuada en cada extremo que haya quedado libre.
