Conexión eléctrica
SMA
Technologie AG
Página 36
SI3324/4248-14:SS2406
Manual de instalación

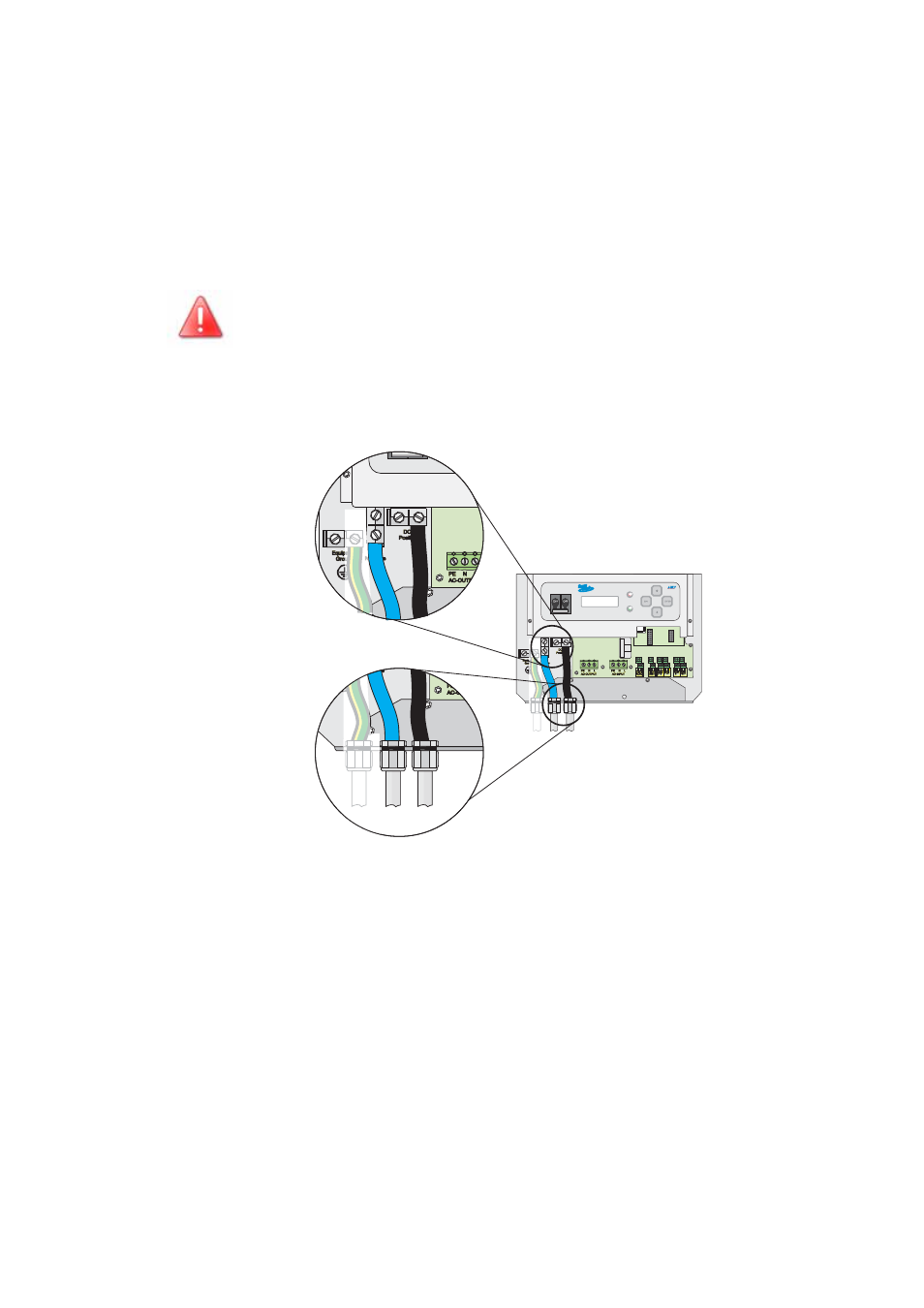

5.2.3 Conexión
El Sunny Island 3324/4248 cuenta con dos bornes de conexión “Negativo CC“ y
dos bornes “Positivo CC“ (máx. 35 mm²) para el cable de la batería.
Instale la conexión de CC en el siguiente orden:
1.
Monte un racor atornillado con rosca métrica M25 (incluida en el pedido) en
la boquilla de paso “Negativo CC” y otro en la boquilla de paso “Positivo CC”
(véase figura Página 29).
-
Para ello, retire el tapón obturador de la boquilla de paso.
-
Introduzca el racor atornillado con la rosca en el orificio de la carcasa.
-
Atornille la contratuerca dentro de la carcasa en la rosca de la boquilla de
paso.
2.
Retire el aislamiento de protección de cada cable y coloque una virola de cable
adecuada en cada extremo que ha quedado libre.
No conecte el seccionador de carga externo o los cables de la ba-
tería a la batería hasta que no hayan concluido todos los trabajos
de instalación.
Pasos
4 + 5
Pasos
1 + 3, 6
