La instalación del cable de toma a tierra se realiza en 5 pasos:
1. Monte un racor atornillado con rosca métrica M25 (incluida en el pedido) en
la boquilla de paso “Toma a tierra” (véase figura Página 29).
- Retire el tapón obturador de la boquilla de paso.
- Introduzca el racor atornillado con rosca métrica con la rosca en el orificio
de la carcasa.
- Atornille la contratuerca dentro de la carcasa en la rosca de la boquilla de
paso.
2. Retire el aislamiento de protección del cable y coloque una virola de cable
adecuada en el extremo que ha quedado libre.
3. Tienda el cable de toma a tierra a través del racor atornillado con rosca métrica
hacia el interior de la carcasa del Sunny Island 3324/4248.
4. Inserte el cable con la virola de cable en el borne de conexión de toma a tierra
y apriete bien el tornillo (par de giro 4,0 Nm a 5,7 Nm).
5. Por último, apriete el racor atornillado con rosca métrica.

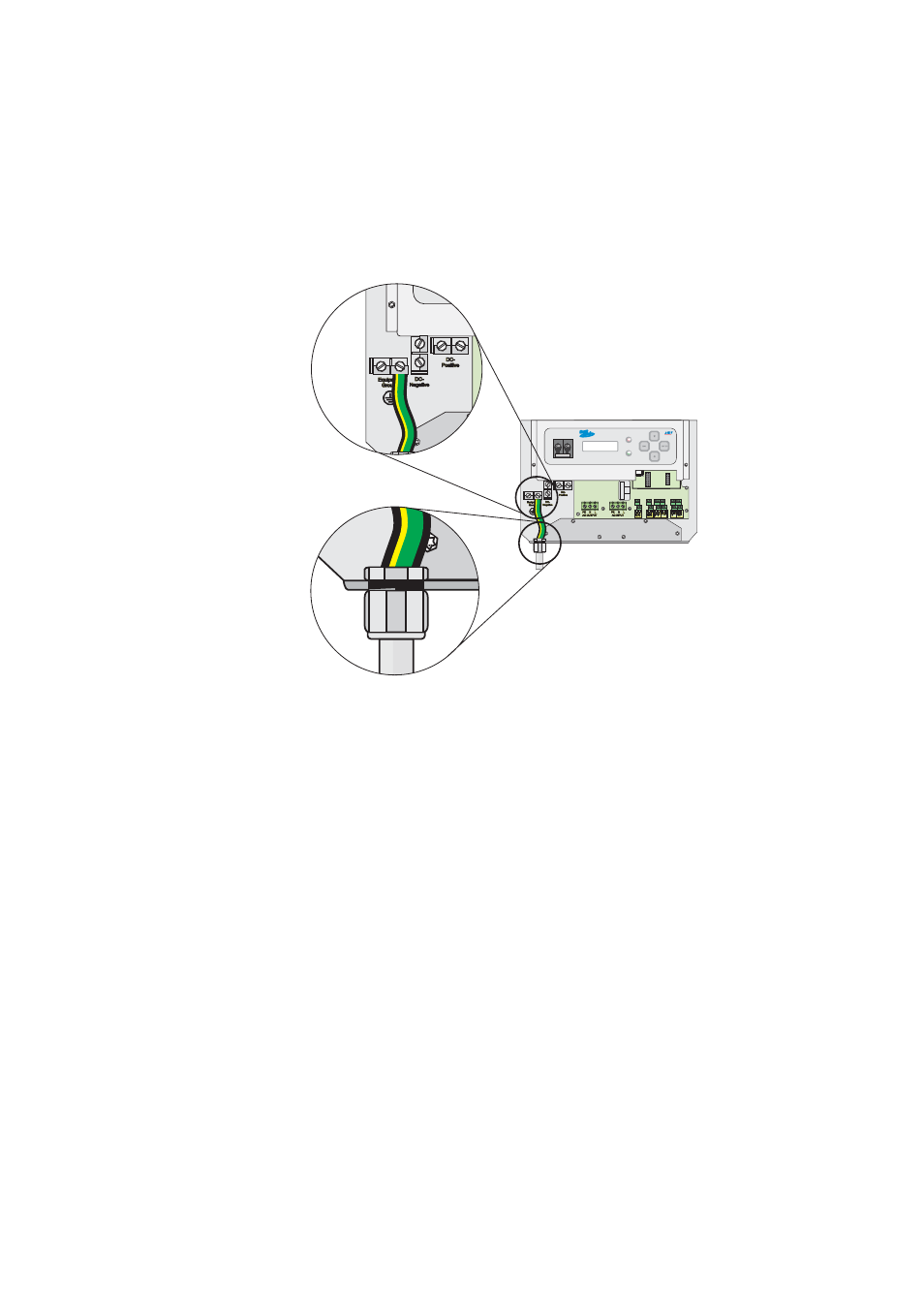

Paso
1 + 3, 5.
Paso 4
