SMA Technologie AG Conexión eléctrica
Manual de instalación SI3324/4248-14:SS2406 Página 43

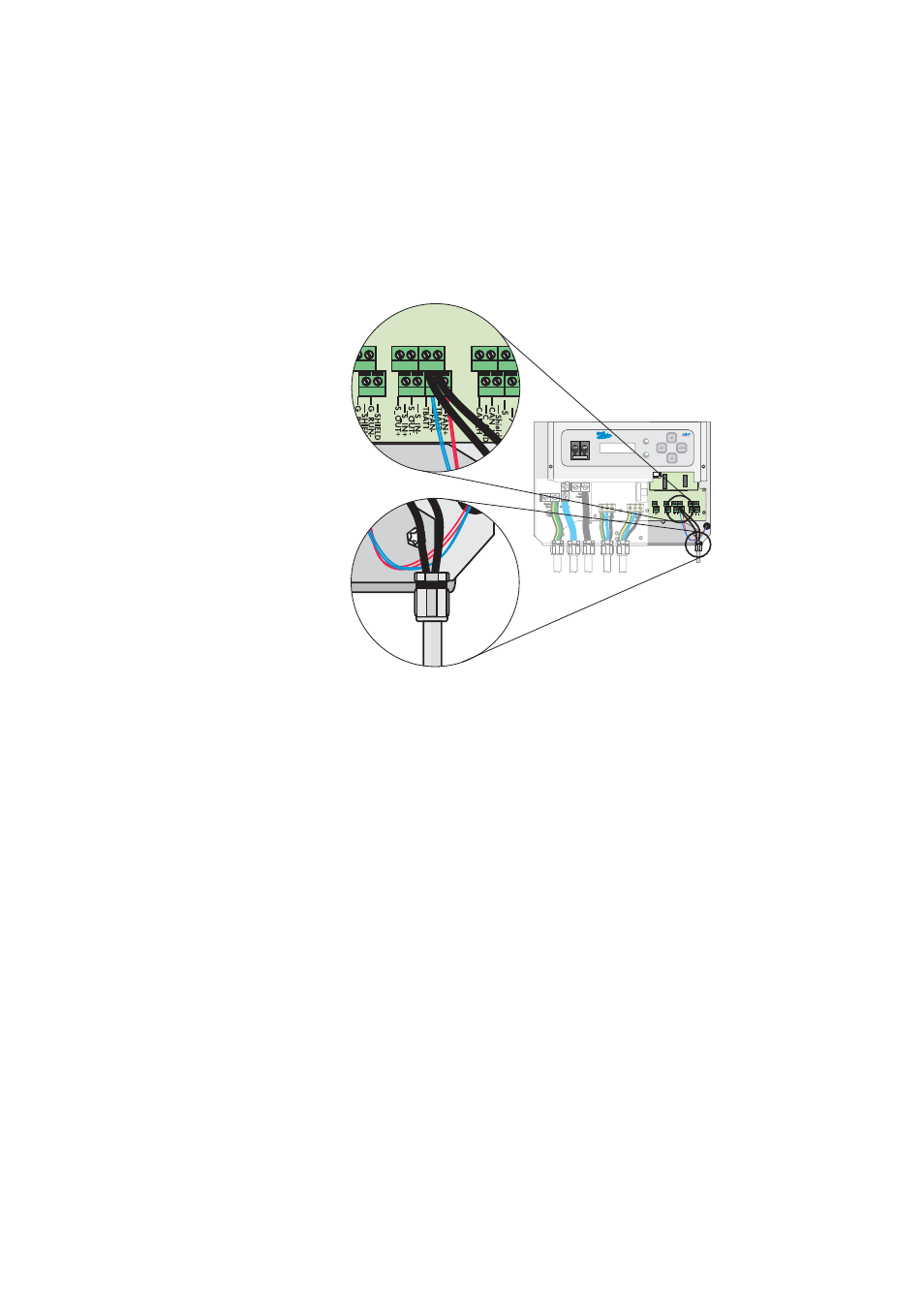

Para instalar el sensor de temperatura de la batería en el Sunny Island 3324/4248
proceda de la siguiente manera:
1. Monte un racor atornillado con rosca métrica M12 (incluida en el pedido) en
la boquilla de paso “Sensor de temperatura de la batería” (véase figura
Página 29).
- Retire el tapón obturador de la boquilla de paso de la carcasa.
- Introduzca el racor atornillado con la rosca en el orificio de la carcasa.
- Atornille la contratuerca dentro de la carcasa en la rosca de la boquilla de
paso.
2. Tienda los conductores con las virolas de cable a través del racor atornillado
con rosca métrica hacia el interior de la carcasa del Sunny Island 3324/4248.
3. Inserte un hilo con la virola de cable en el borne de conexión “TBat1” y apriete
bien el tornillo de este borne. La numeración de los bornes de conexión no tiene
importancia. El montaje de los dos hilos no depende de la polaridad.
4. A continuación, monte el segundo hilo en el borne de conexión "TBat2".
5. Por último, apriete el racor atornillado con rosca métrica.
3 2 7 5 Shield C AN_L C_GND C AN_H FA
N
+
TB
A T2 FA
N
-
TB
A T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R
UN- SHIELD G_R
U N+ LO AD_S G_REQ LO AD_S G_REQ
Pasos:
1, 3, 6
Pasos:
4 + 5
