SMA Technologie AG Conexión eléctrica
Manual de instalación SI3324/4248-14:SS2406 Página 33
Cálculo de la sección de un cable de toma a tierra
SMA Technologie AG no puede realizar ninguna afirmación válida en general so-
bre la sección del cable de toma a tierra necesario para la toma a tierra externa del
polo negativo de la batería. El dimensionamiento del cable depende del tipo de ba-
tería conectada, del fusible externo (lado de CC) y del material del cable de toma
a tierra.
Sin embargo, la sección puede calcularse fácilmente mediante una fórmula.

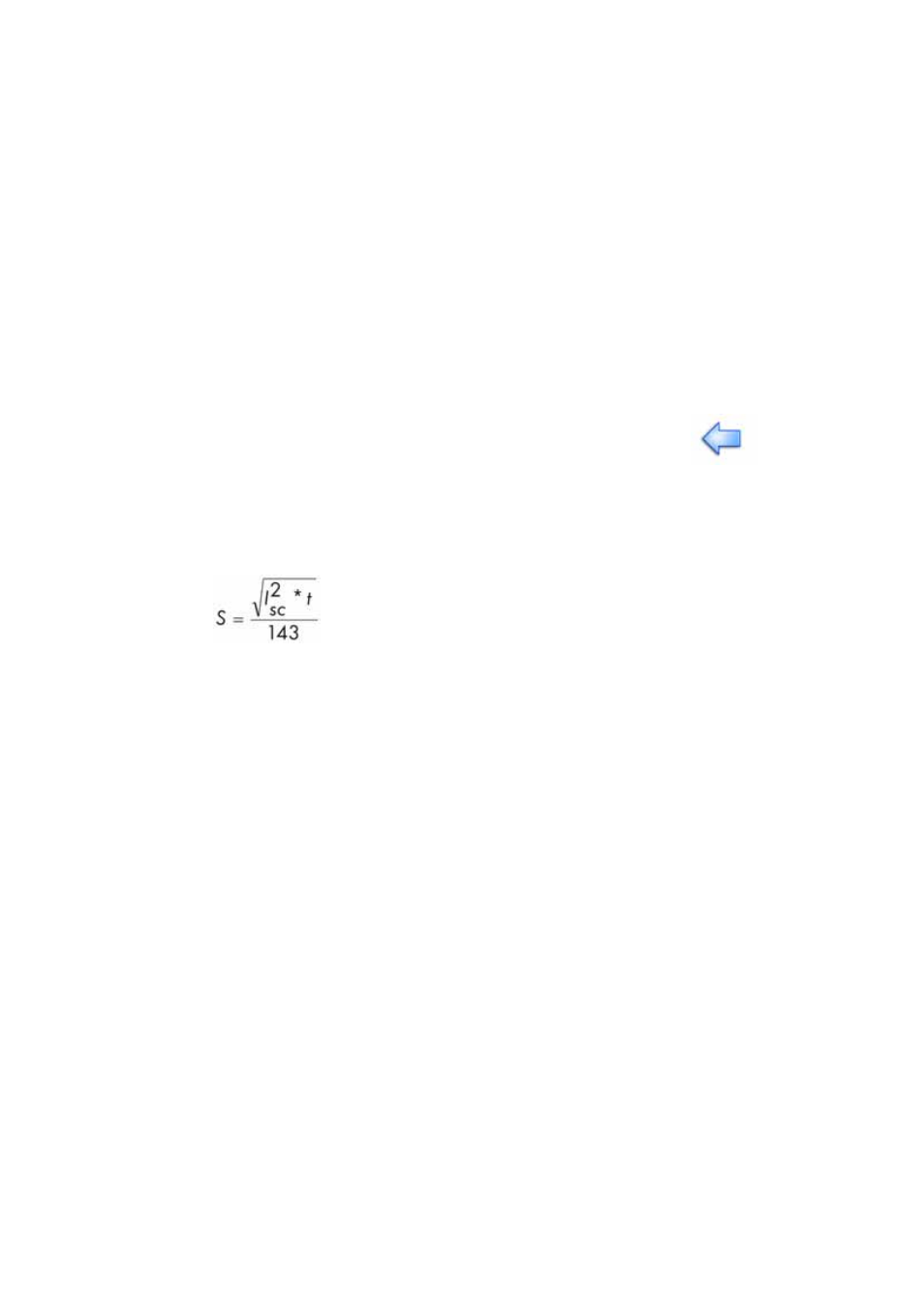

La sección necesaria del cable de toma a tierra (cobre) puede calcularse con la si-
guiente fórmula. Los tiempos de activación típicos para el fusible automático CC in-
tegrado, por ejemplo, se sitúan para corrientes de cortocircuito entre 2.000 A y
10.000 A con 25 ms.
Para corrientes de cortocircuito de hasta 10.000 A, es suficiente una toma a tierra
con 16 mm².
El cálculo exacto de la sección del cable de toma a tierra debe realizarse te-
niendo en cuenta las normas y directrices pertinentes (p.ej. DIN VDE 0100,
parte 540).
t = tiempo de activación en segundos (s)
I
SC
= corriente máxima de la batería (corriente de
cortocircuito) en amperios (A)
S = sección del cable en milímetros cuadrados (mm²)
