Gestión de baterías SMA Technologie AG
Página 92 SI3324/4248-14:SS2406 Manual de instalación

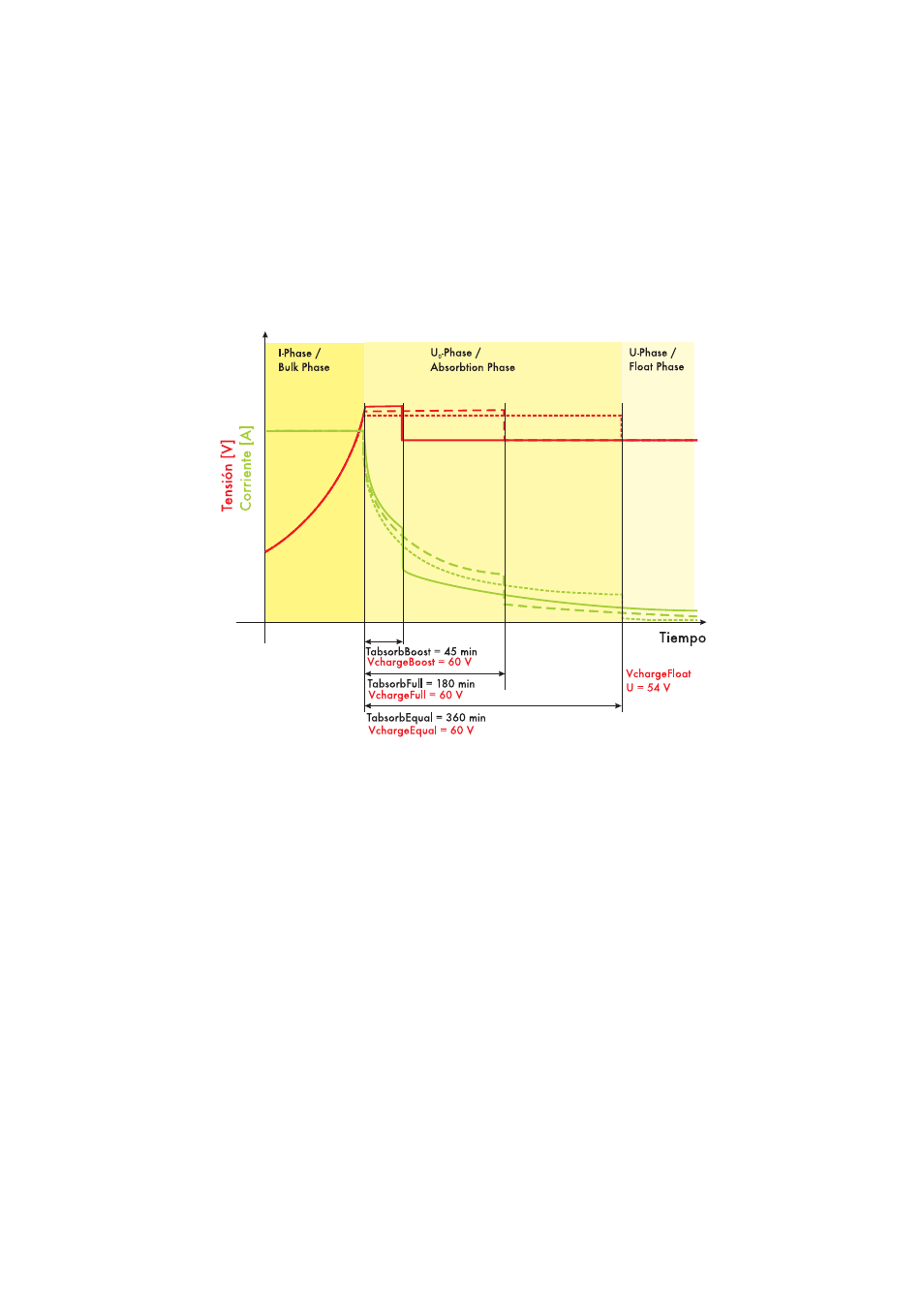

11.1 Regulación de carga
El Sunny Island 3324/4248 cuenta con una regulación de carga de 3 niveles según
el procedimiento IU
0
U.
La I representa una fase de corriente constante (“Bulk Phase” en inglés). En este ni-
vel, la carga está limitada por la corriente de la batería máxima fijada (parámetro
“23-4 AmpdcBatMax“) o por la corriente máxima del generador (parámetro “24-2
AmpacGenMax“). Durante esta fase, la tensión de la batería aumenta a medida que
va aumentando el estado de carga de la batería.
Si la tensión de la batería alcanza el valor ajustado para la segunda fase U
0
(pará-
metro “23-7 VchargeBoost“ o “23-9 VchargeEqual“ o “23-11 VchargeFull“), empe-
zará la llamada regulación de tensión constante (Absorbtion Phase). En este nivel,
la tensión de la batería se regula a un nivel constante, que se deja ver en una cons-
tante disminución de la corriente de la batería. El Sunny Island 3324/4248 perma-
necerá aquí hasta que haya transcurrido el tiempo fijado para esta fase (parámetro
“23-6 TabsorbBoost“ o “23-8 TabsorbEqual“ o “23-10 TabsorbFull“).
Una vez transcurrida esta fase, el Sunny Island 3324/4248 pasa a la llamada carga
de mantenimiento (Float Charge), que también se ejecutará como una carga de ten-
sión constante, pero con una tensión de carga claramente reducida (parámetro “24-
12 VchargeFloat“). En caso de que la carga se realice a través de un generador, al
