Conexión eléctrica
SMA
Technologie AG
Página 38
SI3324/4248-14:SS2406
Manual de instalación
5.3.2 Salida CA
La distribución secundaria de la red aislada (p.ej. generador fotovoltaico (Sunny
Boy), instalación eólica (Windy-Boy), cargas) se conecta a la salida CA (Output CA)
del Sunny Island 3324/4248. Si desea proteger circuitos de carga individuales, uti-
lice para ello los fusibles automáticos con un máximo de 16 A y características B. En
caso de cortocircuito, el Sunny Island 3324/4248 puede activar estos fusibles auto-
máticos:
1.
Monte un racor atornillado con rosca métrica M25 (incluida en el pedido) en
la boquilla de paso “Salida CA” (véase figura Página 29).
-
Retire el tapón obturador de la boquilla de paso.
-
Introduzca el racor atornillado con la rosca en el orificio de la carcasa.
-
Atornille la contratuerca dentro de la carcasa en la rosca de la boquilla de
paso.
2.
Retire el aislamiento de protección de los tres hilos y coloque una virola de
cable adecuada en cada extremo que ha quedado libre.
3.
Tienda el conductor tripolar a través del racor atornillado con rosca métrica
hacia el interior de la carcasa del Sunny Island 3324/4248.

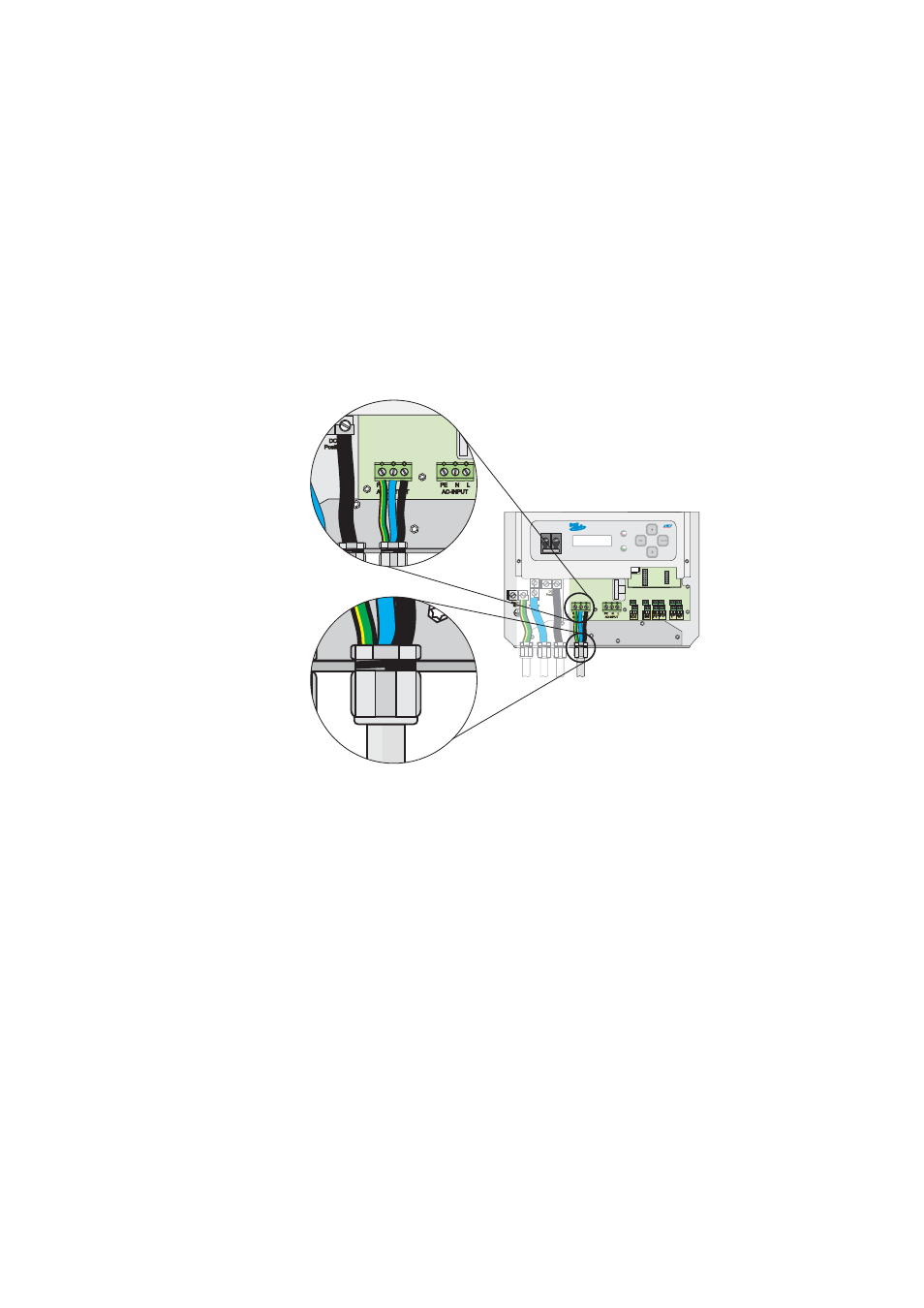

Pasos
1 + 3, 5
Paso 4
