SMA Technologie AG Conexión eléctrica
Manual de instalación SI3324/4248-14:SS2406 Página 29
5 Conexión eléctrica
Este capítulo describe la conexión eléctrica del Sunny Island 3324/4248 a los com-
ponentes existentes en su red aislada.

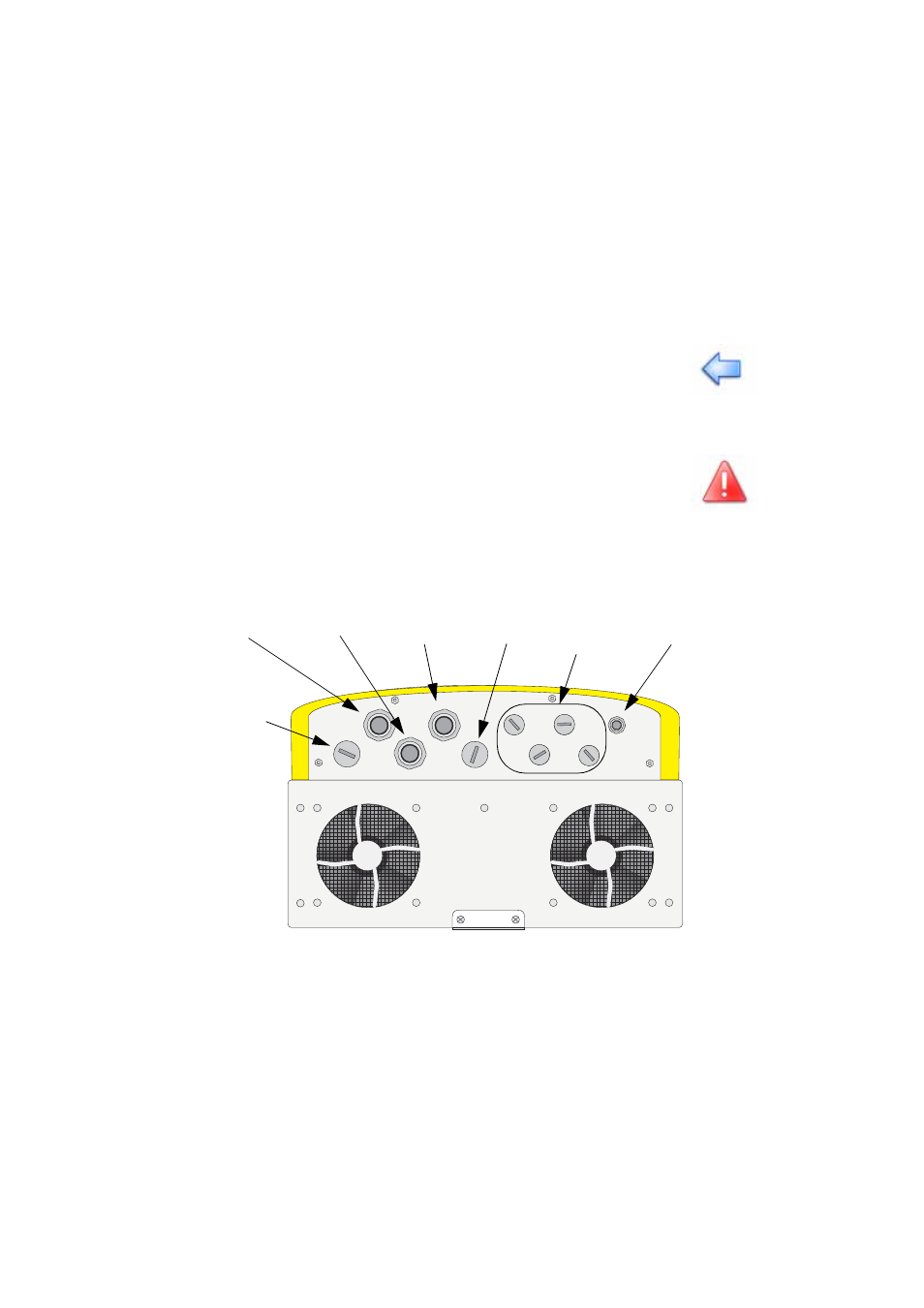

Todas las conexiones pasan a través de los pasos situados en la parte inferior del
equipo (véase figura siguiente) y se conectan a los correspondientes bornes de co-
nexión del Sunny Island 3324/4248.
Utilice los racores atornillados con rosca métrica suministrados para tender los ca-
bles según la normativa en la carcasa del Sunny Island 3324/4248. Un racor ator-
nillado con rosca métrica garantiza un montaje libre de polvo y resistente al agua
del cable en la carcasa y permite, además, aliviar los cables de la tracción en el bor-
La instalación eléctrica del Sunny Island 3324/4248 sólo podrá ser realizada
por especialistas cualificados. Antes de proceder a instalar el Sunny Island
3324/4248, infórmese de nuevo de las potenciales fuentes de peligro y actúe
siempre con prudencia (véase capítulo 3 "Instrucciones de seguridad"
(Página 17)).
Una conexión errónea puede conducir a fallos operativos o defec-
tos en el equipo y en el sistema.
Lado negativo
CC
Lado positivo
CC
Toma a tierra
Sensor de
temperatura de
la batería
Salida
CA
conexiones
adicionales
(p.ej.
comunicación)
Entrada
CA
