SMA Technologie AG Montaje
Manual de instalación SI3324/4248-14:SS2406 Página 27

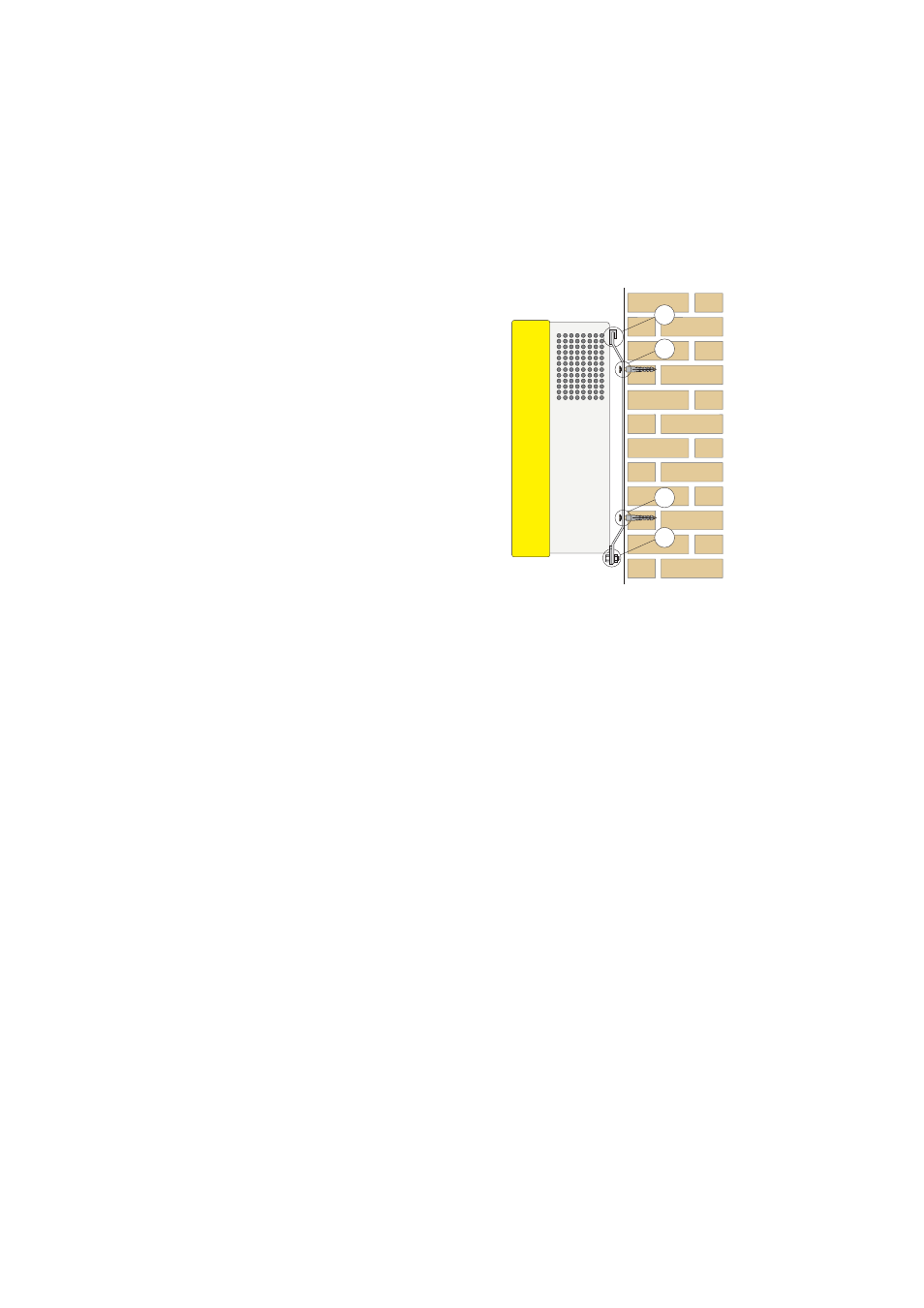

4.2.2 Soporte de pared
1. Monte el soporte de pared (1). Para
marcar los agujeros para los tacos
puede emplear el soporte de pared
como plantilla.
2. Coloque ahora los ganchos de fijación
superiores del Sunny Island 3324/4248
en el soporte de pared (2) de modo que
no pueda desplazarse lateralmente.
3. Asegúrese de que el Sunny Island 3324/
4248 no pueda levantarse, atornillando
el ángulo de fijación (véase capítulo
4.2.1 "Ángulo de fijación en la parte
inferior" (Página 26)) en la rosca inferior
(3) del soporte de pared con el tornillo
M6 x 10 mm incluido en el pedido.
4. Verifique que el Sunny Island 3324/
4248 esté firmemente instalado.
2
1
1
3
