Conexión eléctrica
SMA
Technologie AG
Página 42
SI3324/4248-14:SS2406
Manual de instalación
5.4.1 Ventiladores del equipo
El Sunny Island 3324/4248 dispone de ventiladores para poder suministrar grandes
cargas de forma continua incluso en caso de altas temperaturas ambiente. Los ven-
tiladores se encuentran en la parte trasera del equipo (no se muestra en la figura) y
se envían ya conectados.

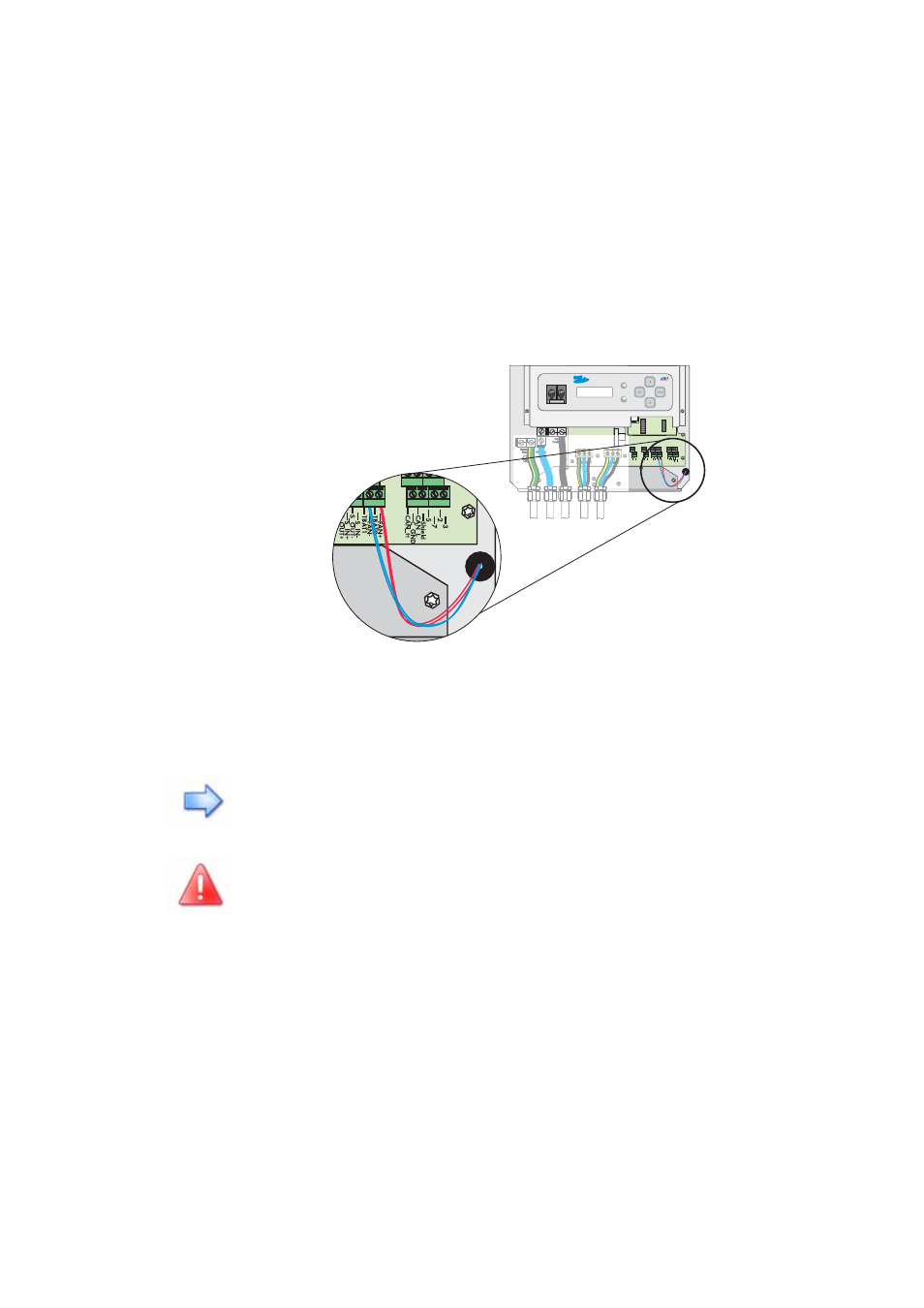

5.4.2 Sensor de temperatura de la batería
El sensor de temperatura de la batería mide la temperatura de la batería conectada.
Esto es necesario, ya que la tensión de carga óptima de la batería de plomo depen-
de mucho de la temperatura. Encontrará más informaciones en el capítulo 11.1 "Re-
gulación de carga" (Página 92).
Sólo una vez conectado el sensor de temperatura de la batería puede ponerse
en funcionamiento el Sunny Island 3324/4248.
Utilice sólo el sensor de temperatura de la batería que se incluye
en el pedido.
¡NO prolongue el cable del sensor de temperatura de la batería!
No taladre orificios en ninguna parte de la batería para montar el
sensor.
3
2
7
5
Shield
CA
N
_
L
C_GND
C
A
N_H
FAN+
TB
A
T2
FA
N
-
TB
A
T1
S_IN-
S_OUT
-
S_IN+
S_OUT+
SHIELD
G_R
U
N-
SHIELD
G_R
UN+
LO
AD_S
G_REQ
LO
AD_S
G_REQ
