SMA America, LLC
7 Funcionamiento de la Disconnect Unit
Instrucciones de instalación
DISU_SCUS-IA-spa-IUS111711
61
7 Funcionamiento de la Disconnect Unit
7.1 Disposición de los interruptores

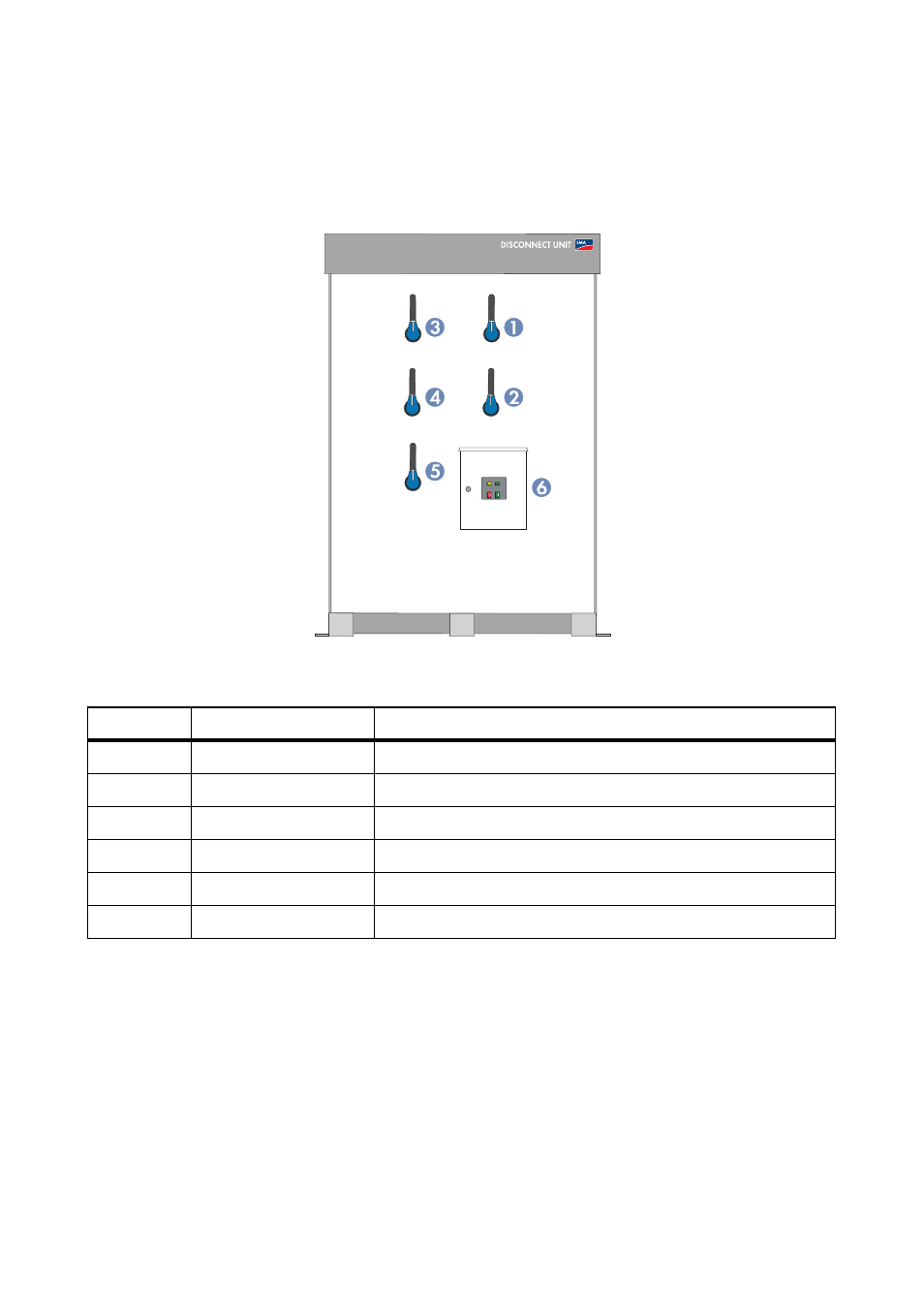

Figura 45: Disposición de los interruptores
Número Interruptor
Función
1
Interruptor de CC 1
abre/cierra "home run" de CC 1 y 2
2
Interruptor de CC 2
abre/cierra "home run" de CC 3 y 4
3
Interruptor de CC 3
abre/cierra "home run" de CC 5 y 6
4
Interruptor de CC 4
abre/cierra "home run" CC 7 y 8
5
Interruptor de CC 5
abre/cierra "home run" de CC 9
6
Interruptor de CA
abre/cierra salida de CA
