5 Instalación de la Disconnect Unit SMA America, LLC
28 DISU_SCUS-IA-spa-IUS111711 Instrucciones de instalación
1. Determine por qué lado van a entrar los cables. En la base y a ambos lados de la
Disconnect Unit encontrará placas para la entrada de cables.
2. Para cada placa que se utilice para introducir
cables proceda del modo siguiente:

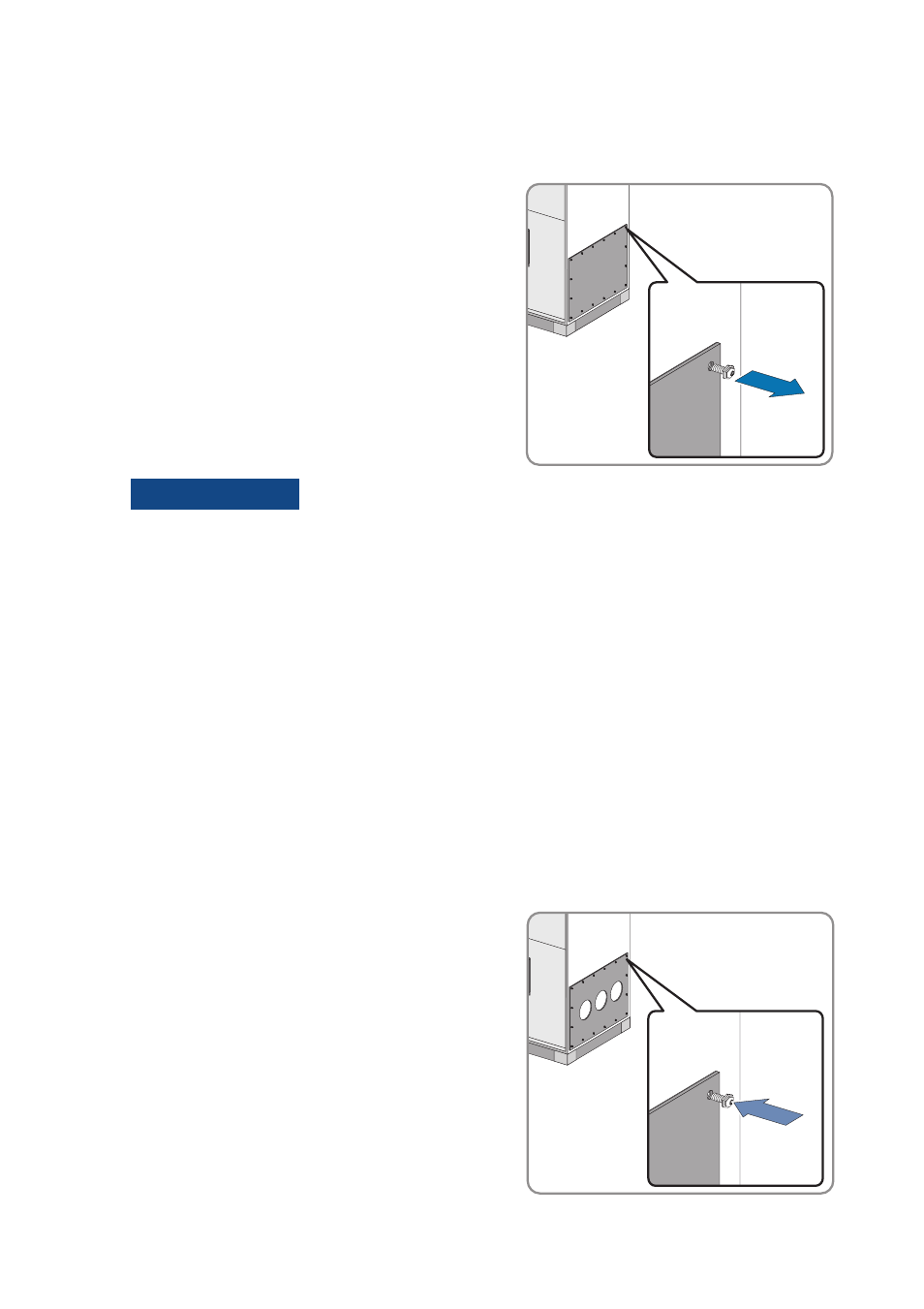

• Afloje todos los tornillos de la placa y retire la
placa.
4. Perfore 1 abertura adicional para el conductor de protección en el lateral que apunta al inversor.
• Las aberturas deben mostrar un tamaño que permita el paso de todos los cables.
• Las aberturas no deben ser demasiado grandes para que resulte sencillo volver a cerrarlas
si fuera necesario.
5. Instale las placas con las aberturas en la
Disconnect Unit. Apriete los tornillos aplicando un
par de 31 in-lb. (3,5 Nm).
3. 13&$"6$*“/
Peligro de incendio
A fin de evitar que se produzca un exceso de temperatura, los cables se deberán distribuir a
través de un número suficiente de aberturas.
Si desea más información al respecto, consulte lo establecido según el National Electrical Code
®
ANSI/NFPA 70. Observe las normas de colocación del cableado de CA mencionadas en el
apartado 6.4.2, a fin de disponer de un número suficiente de aberturas.
• Perfore aberturas en la placa.
• La abertura debe poseer un tamaño que permita el paso de todos los cables.
• La abertura no debe ser demasiado grande para que resulte sencillo volver a cerrarla si
fuera necesario.
