SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación DISU_SCUS-IA-spa-IUS111711 37

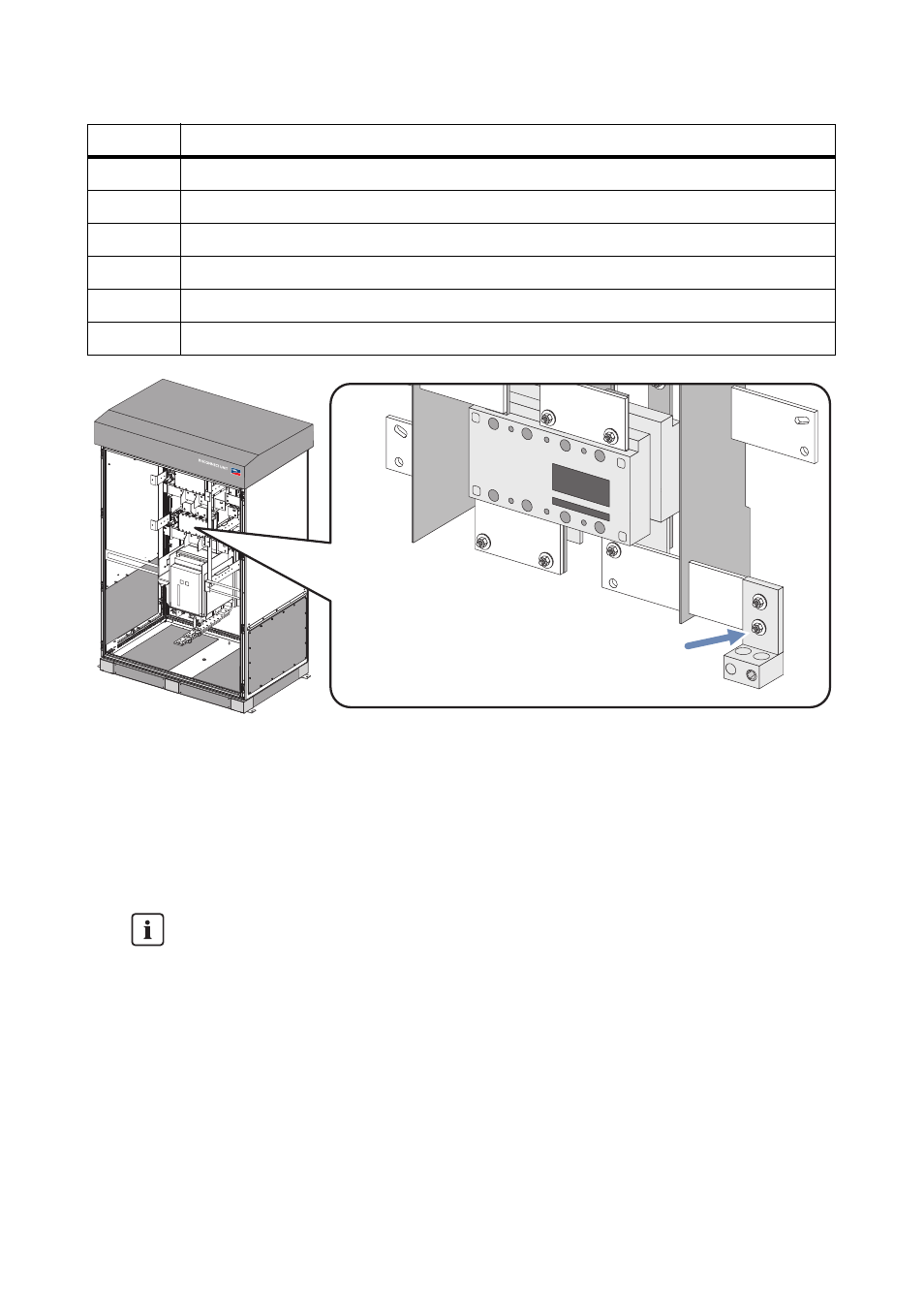

Figura 17: Borne montado
1. Pele un trozo de cable de aprox. 1
1
⁄
5
in. (30 mm).
2. Abra completamente el tornillo de sujeción de la conexión.
3. Introduzca el conductor del cable en el borne y apriete el tornillo aplicando el par especificado
(consulte al respecto el apartado 6.2 “Especificaciones del cableado”, página 32).
Posición Descripción
A Tuerca ‒ tamaño: M12
B Arandela elástica
C Arandela
D Borne con tornillo
E Barra ómnibus
F Cabeza de tornillo ‒ tamaño: M12
4.
Par para bornes preinstalados
Los bornes vienen preinstalados de fábrica.
Si se precisa, vuelva a apretar el borne a la barra ómnibus utilizando una llave
dinamométrica con un par de 27 ft-lb. (37 Nm).
