6 Conexión eléctrica SMA America, LLC
58 DISU_SCUS-IA-spa-IUS111711 Instrucciones de instalación

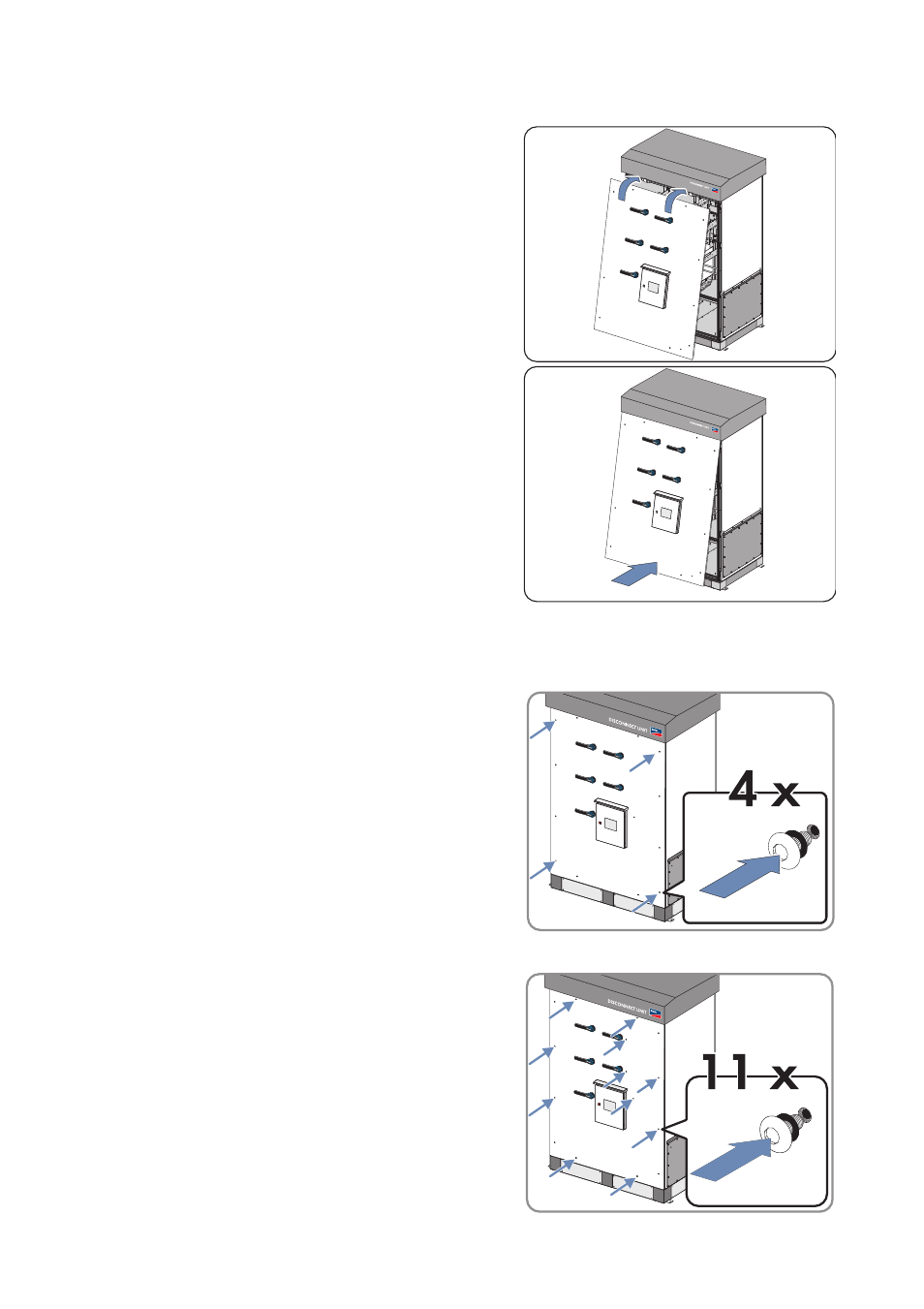

3. Incline la placa delantera de la carcasa (entre dos
personas) de manera que el borde superior apunte
hacia la Disconnect Unit. Enganche la placa
delantera de la carcasa en los dos ganchos de
montaje situados en la parte delantera de la
Disconnect Unit.
4. Empuje el borde inferior de la placa delantera de
la carcasa hacia la Disconnect Unit.
5. Para cada una de las asas de los interruptores situados en la placa delantera de la carcasa:
agitar ligeramente el asa unas cuantas veces hasta que el eje del interruptor encaje en el asa.
6. Fije la placa delantera de la carcasa en la
Disconnect Unit por las 4 esquinas utilizando
4 tornillos y 4 juntas. Apriete los tornillos a mano,
de manera que la placa delantera de la carcasa
todavía pueda moverse.
7. Inserte 1 tornillo con junta en cada orificio y apriete
los tornillos a mano. Los 3 orificios situados detrás
de las asas izquierdas todavía no son accesibles.
8. Asegúrese de que la placa frontal de la carcasa
coincida perfectamente con las esquinas de la
Disconnect Unit. Apriete todos los tornillos
aplicando un par de 44 in-lbs (5 Nm).
