6 Conexión eléctrica SMA America, LLC
34 DISU_SCUS-IA-spa-IUS111711 Instrucciones de instalación
Orden de conexión al inversor:
Para obtener un buen acceso a las conexiones de "home run" de CC haga el contacto siempre desde
la fila trasera a la fila delantera y siempre desde el contacto inferior al superior dentro de cada fila.
El orden de conexión según números de "home run" figura en la ilustración 14 y en la tabla que figura
abajo.

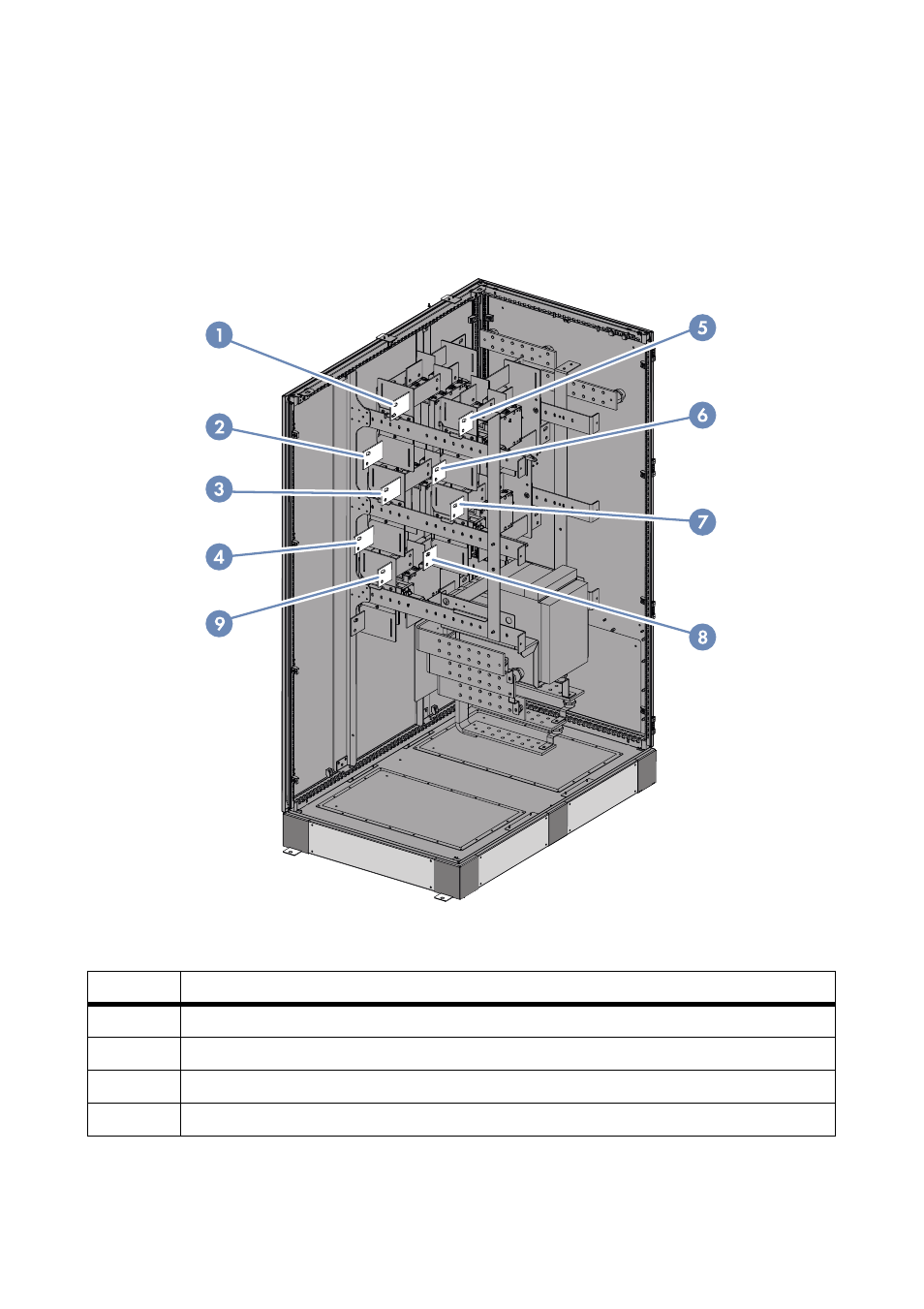

Figura 14: Números de "home run" de CC al inversor
Fila Número de "home run"
1 4 y 2
2 9, 3 y 1
3 8 y 6
4 7 y 5
