6 Conexión eléctrica
Instrucciones de instalación
DISU_SCUS-IA-spa-IUS111711
39

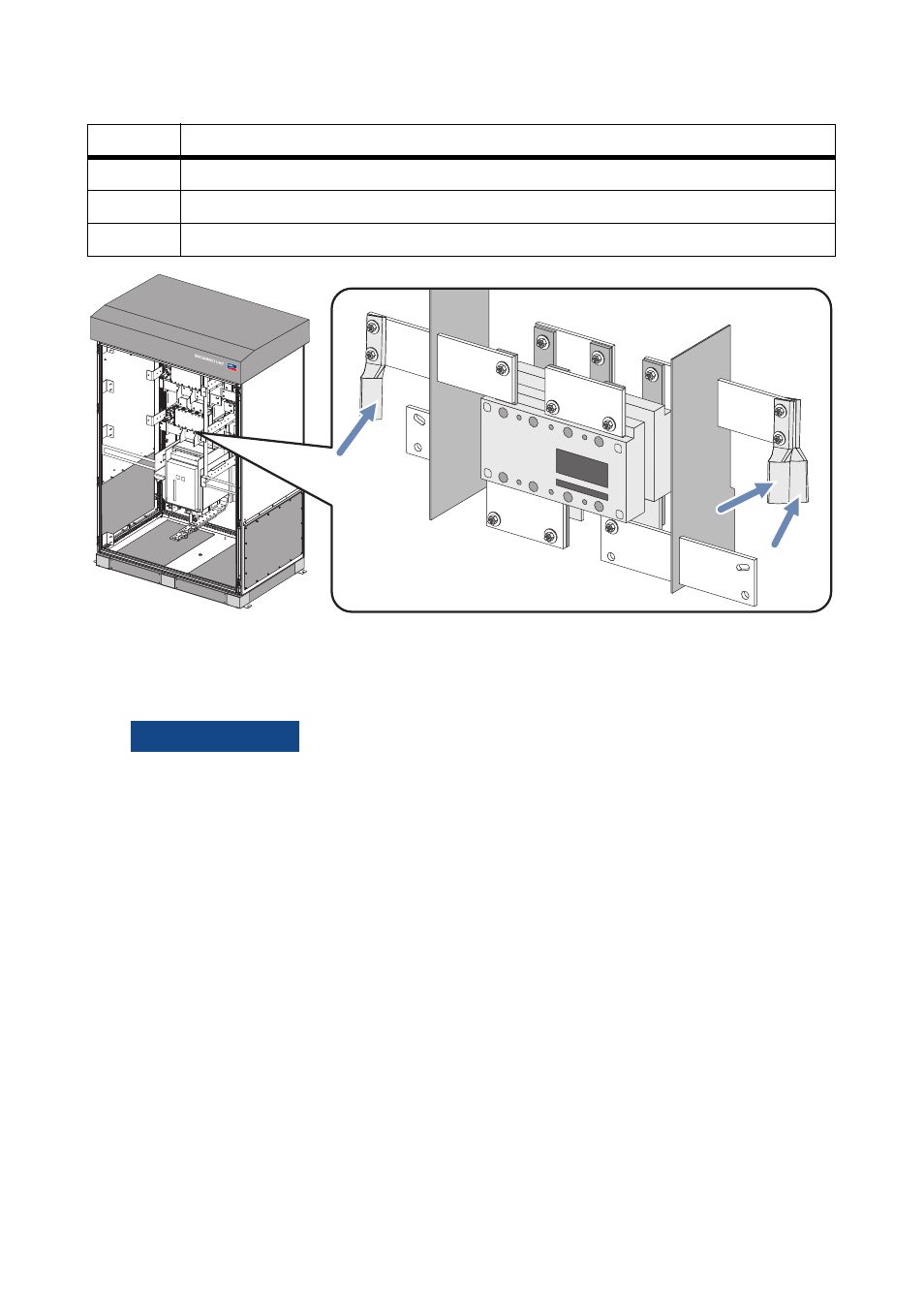

Figura 19: Terminales de cable montados
Procedimiento de conexión
2. Coloque el terminal o los terminales de cable en la barra ómnibus.
3. Fije el tornillo con una tuerca y apriete en el sentido de las agujas del reloj. Para el par de
apriete especificado consulte la tabla (ver apartado 6.2 “Especificaciones del cableado”,
página 32).
4. Conecte todos los cables de CC como se indica en la ilustración de arriba.
D
Terminal de cable
E
Barra ómnibus
F
Tuerca - tamaño: M12
1.
13&$"6$*/
Capas de óxido en las superficies de contacto tras el transporte y el almacenamiento
de la Disconnect Unit.
Pérdida de rendimiento debido a una escasa conductividad eléctrica.
• Antes de conectar los cables, limpie las superficies de contacto.
• Para ello utilice únicamente el abrasivo no tejido que se suministra con el Sunny Central.
• No limpie las superficies con papel de lija.
• Evite dañar el recubrimiento de estaño.
• No toque las superficies de contacto después de haberlas limpiado.
Posición
Descripción
