6 Conexión eléctrica SMA America, LLC
52 DISU_SCUS-IA-spa-IUS111711 Instrucciones de instalación
Conexión de cables de CA a barras ómnibus con bornes de tornillo

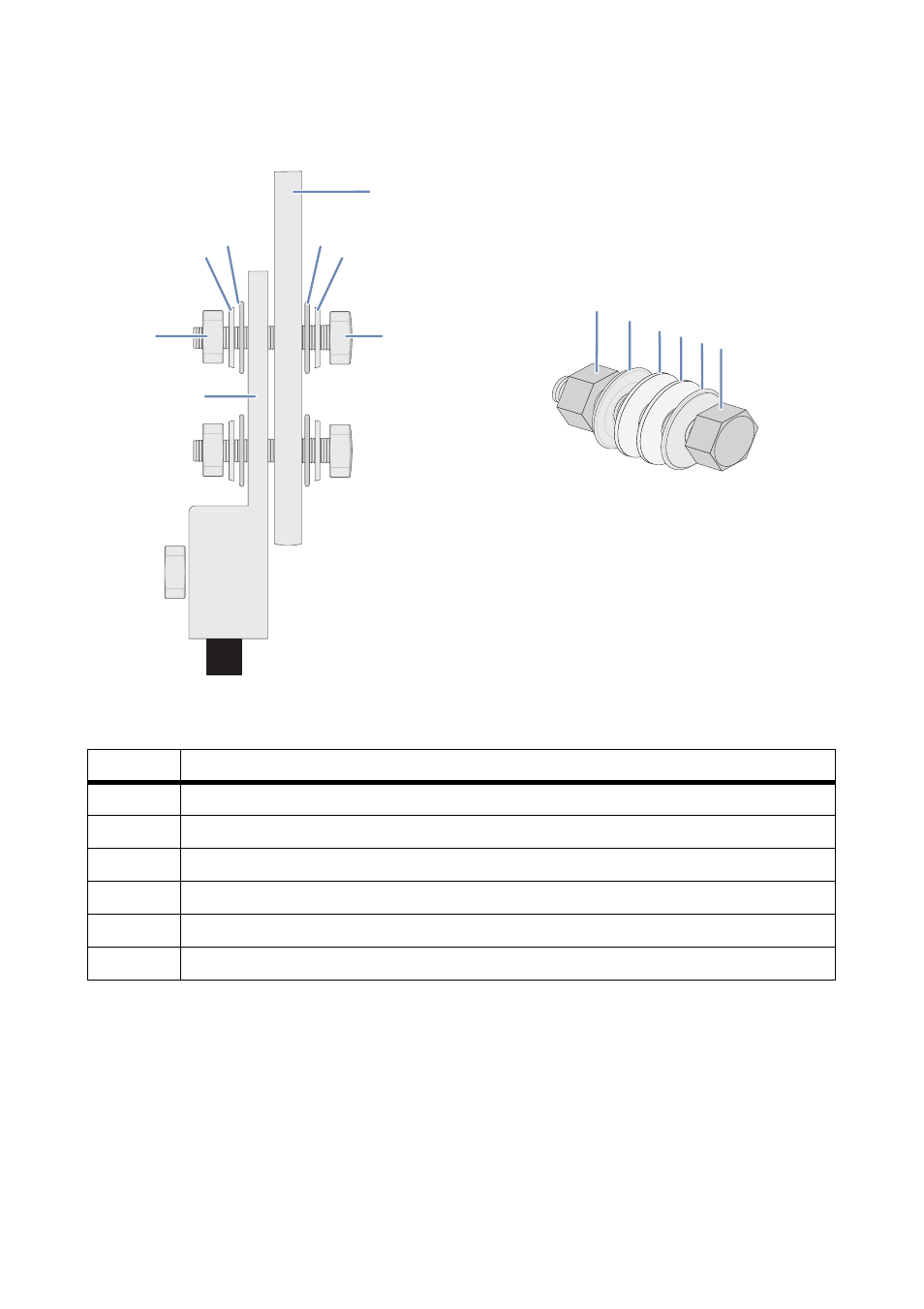

Figura 41: Conexión de cables de CA a barra ómnibus con bornes de tornillo
1. Pele un trozo de cable de aprox. 1
1
⁄
5
in. (30 mm).
2. Abra completamente el tornillo de sujeción de la conexión.
3. Introduzca el conductor de cobre del cable en el borne y apriete aplicando el par especificado
(consulte al respecto el apartado 6.2 “Especificaciones del cableado”, página 32).
Si es preciso, vuelva a apretar el borne a la barra ómnibus utilizando una llave dinamométrica con
un par de 27 ft-lb. (37 Nm).
Posición Descripción
A Tuerca ‒ tamaño: M12
B Arandela elástica
C Arandela
D Borne con tornillo
E Barra ómnibus
F Cabeza de tornillo ‒ tamaño: M12
E
D
C
A F
C
A
B
C
F
C
B B
B
