5 Instalación de la Disconnect Unit SMA America, LLC
24 DISU_SCUS-IA-spa-IUS111711 Instrucciones de instalación

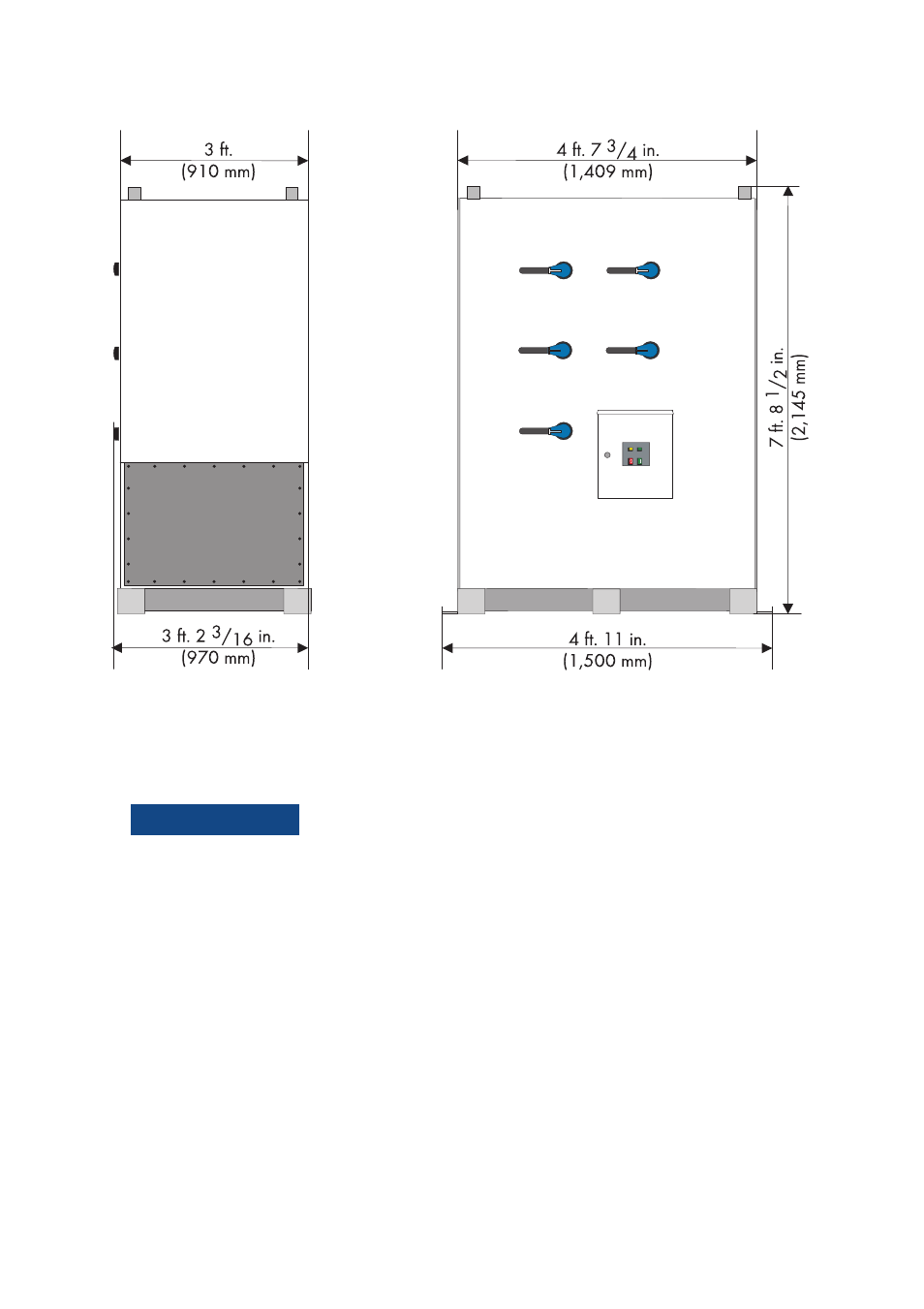

Figura 11: Dimensiones de la Disconnect Unit para el Sunny Central 500HE-US/CA y el Sunny Central CP sin
techo
5.2 Instalación de la Disconnect Unit sobre la base
2. Marque la posición de los orificios para conectar la Disconnect Unit con la base.
3. Perfore los orificios en la base, en las posiciones marcadas.
4. Coloque espigas en los orificios perforados.
5. Fije la Disconnect Unit a la base utilizando los tornillos adecuados.
1. 13&$"6$*“/
Peligro de aplastamiento
Tenga en cuenta el enorme peso de la Disconnect Unit.
• Utilice una grúa para mover la Disconnect Unit. Para más información al respecto,
consulte la descripción técnica "Desembalaje de la Disconnect Unit para el
Sunny Central 250U/500U/500HE-US/CA.
• Lleve la Disconnect Unit hasta su posición sobre la base.
