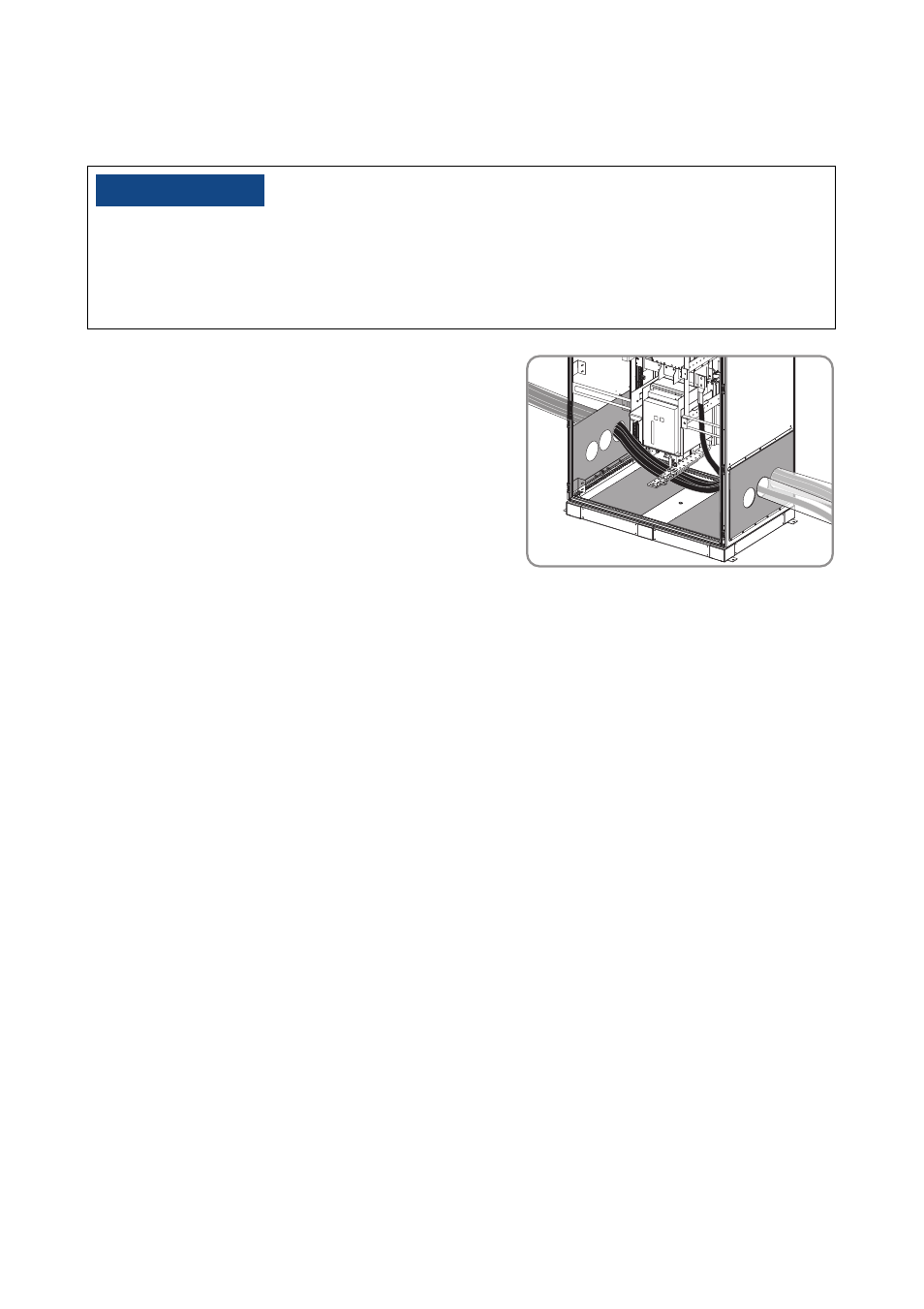

5.5 Introducción de cables en la Disconnect Unit
1. Si desea que los cables de CC con toma a tierra
pasen a través de la Disconnect Unit: introduzca
los cables de CC con toma a tierra a través de las
aberturas traseras de las placas y guíelos a través
de la Disconnect Unit hasta el inversor.
2. Introduzca los cables de CC sin toma a tierra a través de las aberturas traseras y conéctelos a
los seccionadores para ruptura de carga CC (consultar al respecto el apartado 6.3 “Conexión
de cables de CC a la Disconnect Unit”, página 33).
3. Inserte los cables de CA a través de las aberturas delanteras y conéctelos a las barras ómnibus
de CA (consultar al respecto el apartado 6.4 “Conexión de cables de CA a la Disconnect
Unit”, página 40).
13&$"6$*“/
Penetración de humedad debida a falta de estanqueidad.
El agua y la humedad pueden penetrar a través de aberturas sin sellar.
• Utilice conductos y piezas de conexión para sellar todas las aberturas según lo especificado
en el National Electrical Code
®
ANSI/NFPA 70.
