6 Conexión eléctrica SMA America, LLC
60 DISU_SCUS-IA-spa-IUS111711 Instrucciones de instalación
6.7 Fijación de indicaciones sobre el camino de conexión a tierra
1. Determine si la conexión a tierra de la instalación fotovoltaica es positiva o negativa:
En una instalación fotovoltaica los fusibles y los seccionadores para ruptura de carga CC y los
disyuntores solo desconectan los cables del circuito que no está conectado a tierra.
Para averiguar si la conexión a tierra de la instalación fotovoltaica es positiva o negativa,
compruebe si en el recorrido de los cables de CC hay seccionadores y fusibles. Los cables de
CC sin ninguna desconexión pertenecen al camino de CC que está conectado a tierra.
Si el cable de CC sin seccionadores es positivo: la conexión a tierra de la instalación
fotovoltaica es positiva.
Si el cable de CC sin seccionadores es negativo: la conexión a tierra de la instalación
fotovoltaica es negativa.

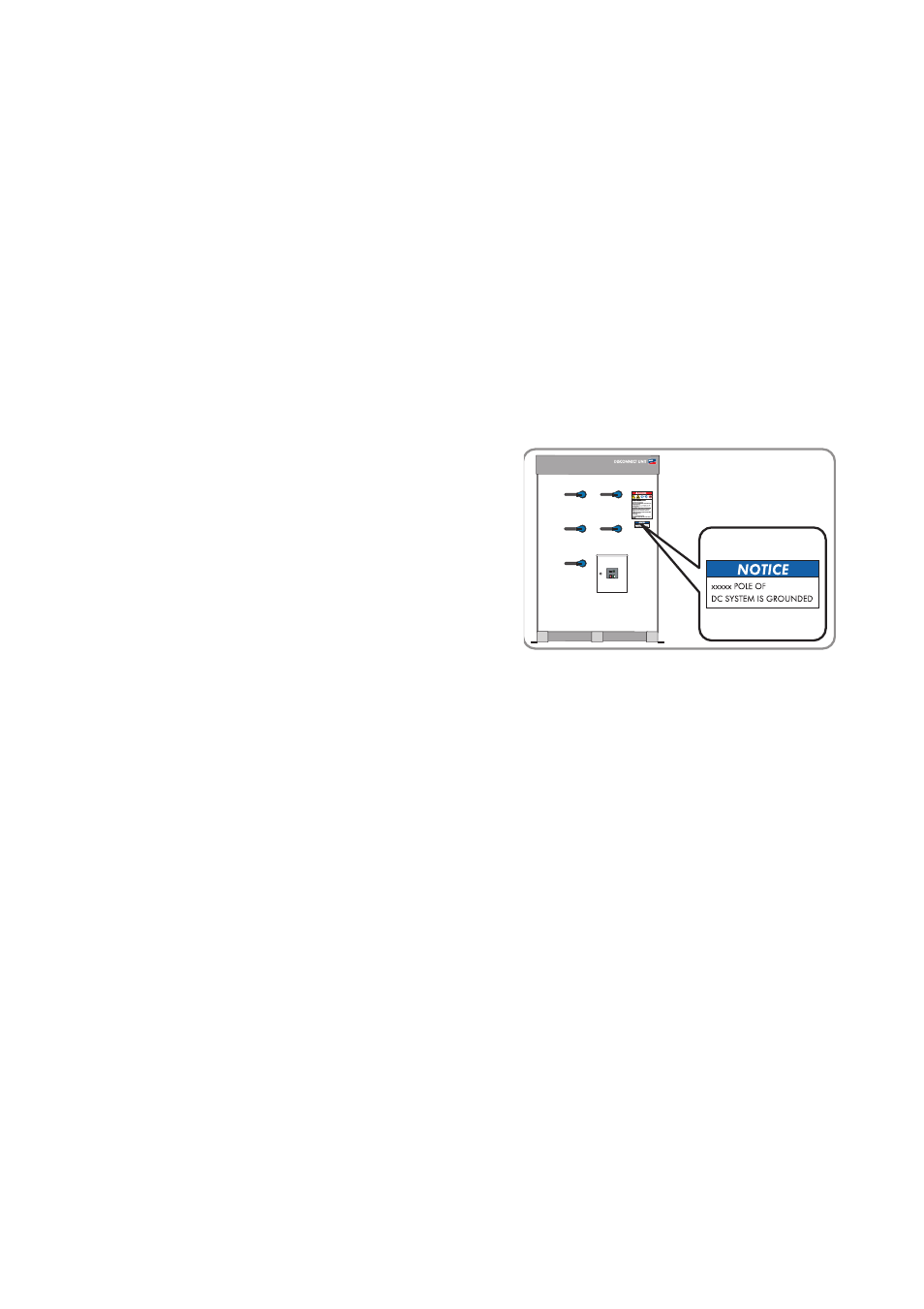

2. Coloque la etiqueta que indica el polo que está
conectado a tierra del sistema CC en la placa
frontal de la Disconnect Unit.
En el contenido de la entrega se incluyen
2 etiquetas para indicar cuál es el polo conectado
a tierra del sistema CC. Dependiendo de qué polo
del sistema CC esté conectado a tierra, coloque la
etiqueta de toma a tierra positiva o negativa en la
placa frontal de la Disconnect Unit.
