6.4.2 Disposición de los cables de CA
En este apartado se explica cómo instalar los cables de CA para minimizar las interferencias entre
las diferentes fases. Asegúrese de que los cables de las diferentes fases tengan la misma longitud.
Disposición del cableado para cables de CA con una longitud inferior a 6
1
⁄
2
ft. (2 m)
Coloque todos los cables que posean una longitud inferior a 6
1
⁄
2
ft. (2 m) del modo indicado en la
siguiente ilustración. La descripción ilustra una instalación con 4 cables por fase. El espacio que dista
entre los cables deberá doblar el diámetro de cada uno de los cables.

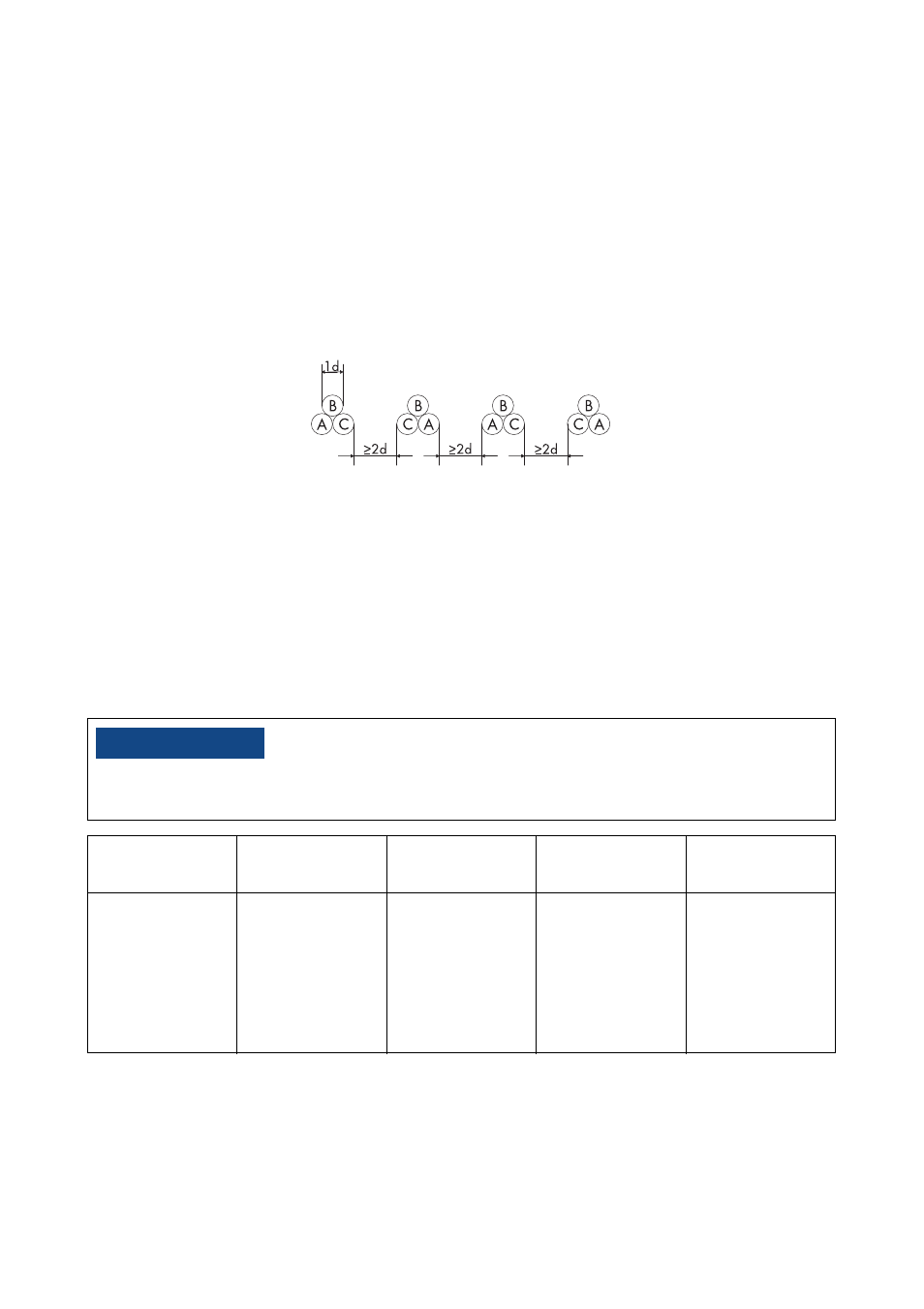

Figura 20: Disposición del cableado para cables de CA con una longitud inferior a 6
1
⁄
2
ft. (2 m)
Disposición del cableado para cables de CA con una longitud superior a 6
1
⁄
2
ft.
(2 m)
Coloque todos los cables que posean una longitud inferior a 6
1
⁄
2
ft. (2 m) del modo indicado en la
siguiente ilustración. La descripción ilustra una instalación con 4 cables por fase.
Para la disposición 1 de los cables de CA: el espacio que dista entre los cables deberá doblar el
diámetro de cada uno de los cables.
13&$"6$*“/
La longitud del cable de CA entre la Disconnect Unit y el transformador debe ser inferior a 49 ft.
(15 m).
Número de
cables por fase 3 4 5 6
Disposición 1 para
cables de CA. Si es posible:
disposición 2 para
cables de CA.
También:
disposición 1 para
cables de CA. Disposición 1 para
cables de CA. Si es posible:
disposición 3 para
cables de CA.
También:
disposición 1 para
cables de CA.
