6.6 Cerrar la Disconnect Unit
☐ Para que las varillas puedan encajar, las asas de la placa frontal deben estar colocadas en
"Off" .
☐ Los 2 ganchos para el montaje de la placa delantera de la carcasa deben estar en la posición
correcta (como figura en la ilustración de abajo). Los 2 ganchos para el montaje son móviles
y se deben colocar a 11
3
⁄
4
in. … 1 ft. 3
3
⁄
4
in. (300 mm … 400 mm) de cada lado.

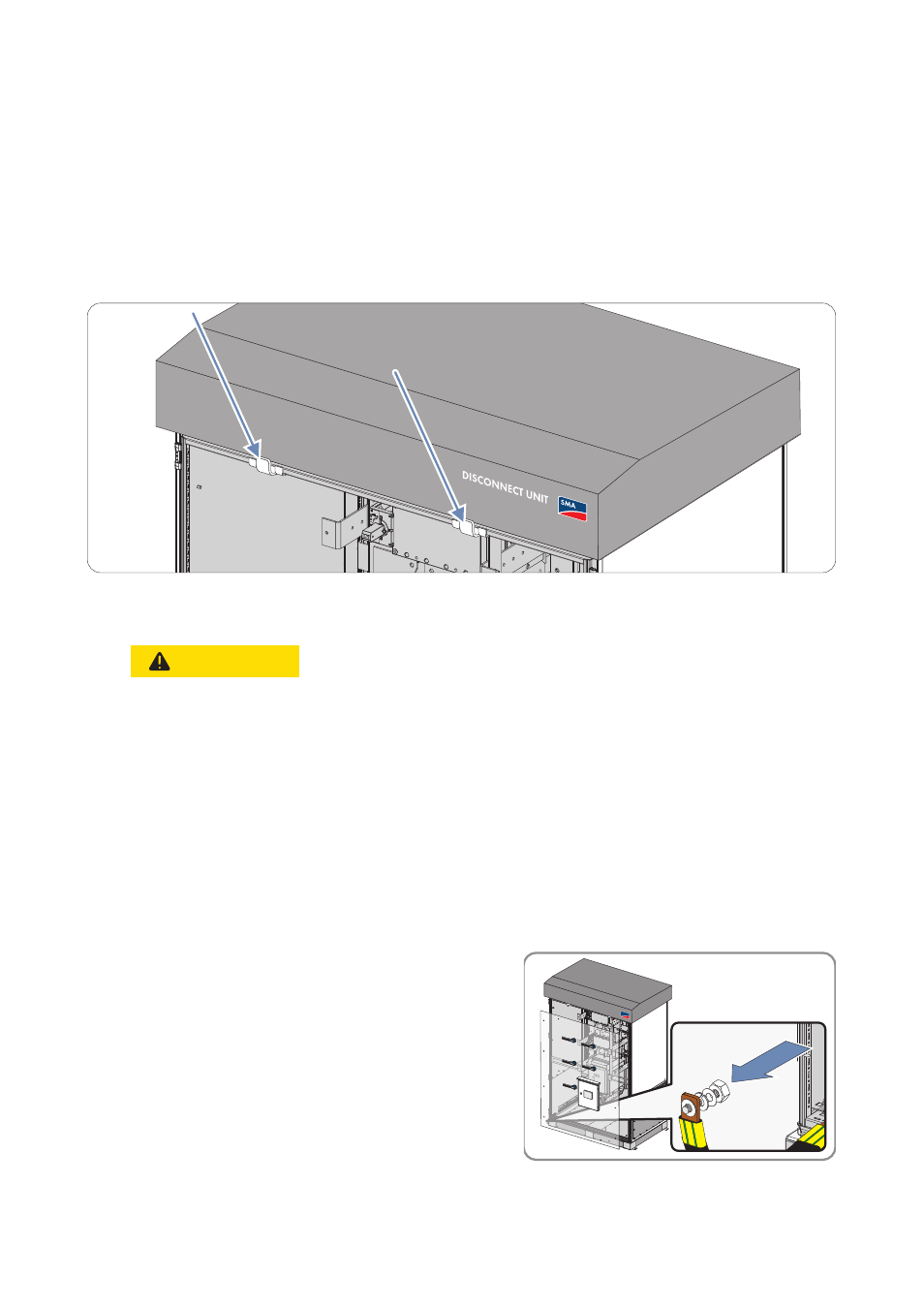

Figura 44: Posición de los ganchos para el montaje
2. Conecte la cinta de toma a tierra de la esquina
inferior izquierda de la Disconnect Unit a la placa
frontal de la carcasa. Apriete el tornillo aplicando
un par de 70 in-lb. (8 Nm).
1.
"5&/$*“/
Peligro de aplastamiento
Tenga en cuenta el enorme peso que tiene la placa frontal de la carcasa.
• Para colocar la placa frontal de la carcasa en la Disconnect Unit se requieren dos
personas.
• Asegúrese de que siempre haya una persona sujetando la placa frontal de la carcasa,
mientras que la otra persona lleva a cabo los trabajos necesarios.
• Sujete la placa frontal con las 2 manos y colóquela delante de la Disconnect Unit. Entre
la Disconnect Unit y su placa delantera deberá haber un espacio de aproximadamente
8 in. (200 mm).
DISCO NNECT U
NIT SMA
