Mantenimiento y cuidado SMA Solar Technology AG
64 Sensorbox-IES100914 Instrucciones de instalación
9.3 Conexión del sensor de irradiación integrado
El sensor de irradiación integrado en la tapa de la Sunny SensorBox viene conectado a la Sunny
SensorBox de fábrica. En caso de que el sensor de irradiación integrado haya sido desconectado,
puede volver a conectarlo.
Siga los siguientes pasos:
1. Desenchufe de la toma de corriente la fuente de
alimentación del RS485-Power Injector.
2. Abra la Sunny SensorBox (véase página 62).

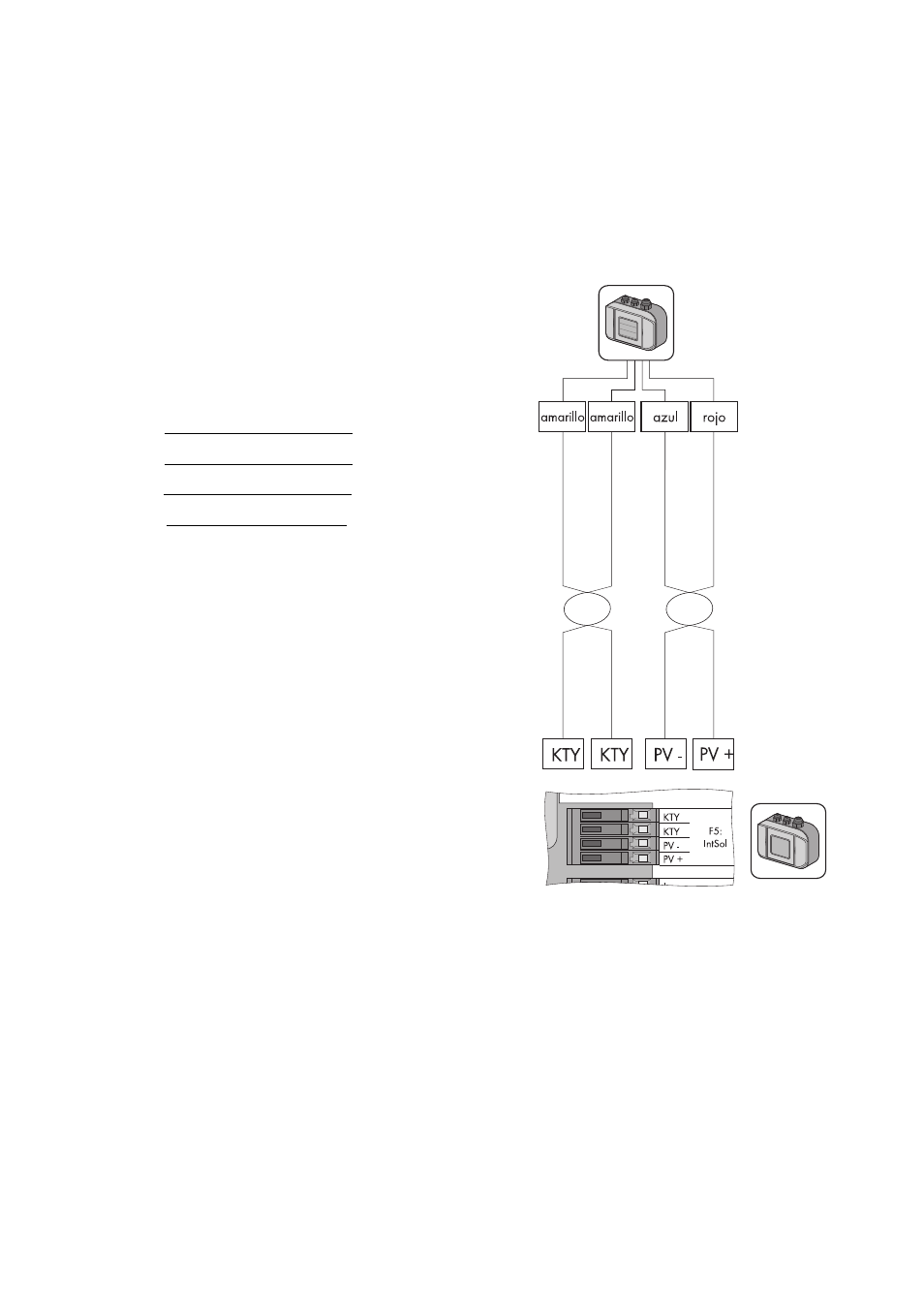

3. Conecte el sensor al terminal "F5: IntSol" de la Sunny
SensorBox.
KTY cable amarillo
KTY cable amarillo
PV- cable azul
PV+ cable rojo
4. Cierre la Sunny SensorBox (véase página 62).
☑ El sensor de irradiación integrado está conectado a
la Sunny SensorBox.
