3. Desenrosque la tuerca de unión del racor
atornillado situado en la parte superior derecha de
la Sunny SensorBox ya existente y extraiga el
tapón obturador.
4. Introduzca el cable de comunicación RS485 en la
carcasa de la Sunny SensorBox existente a través
de la tuerca de unión y el racor atornillado.

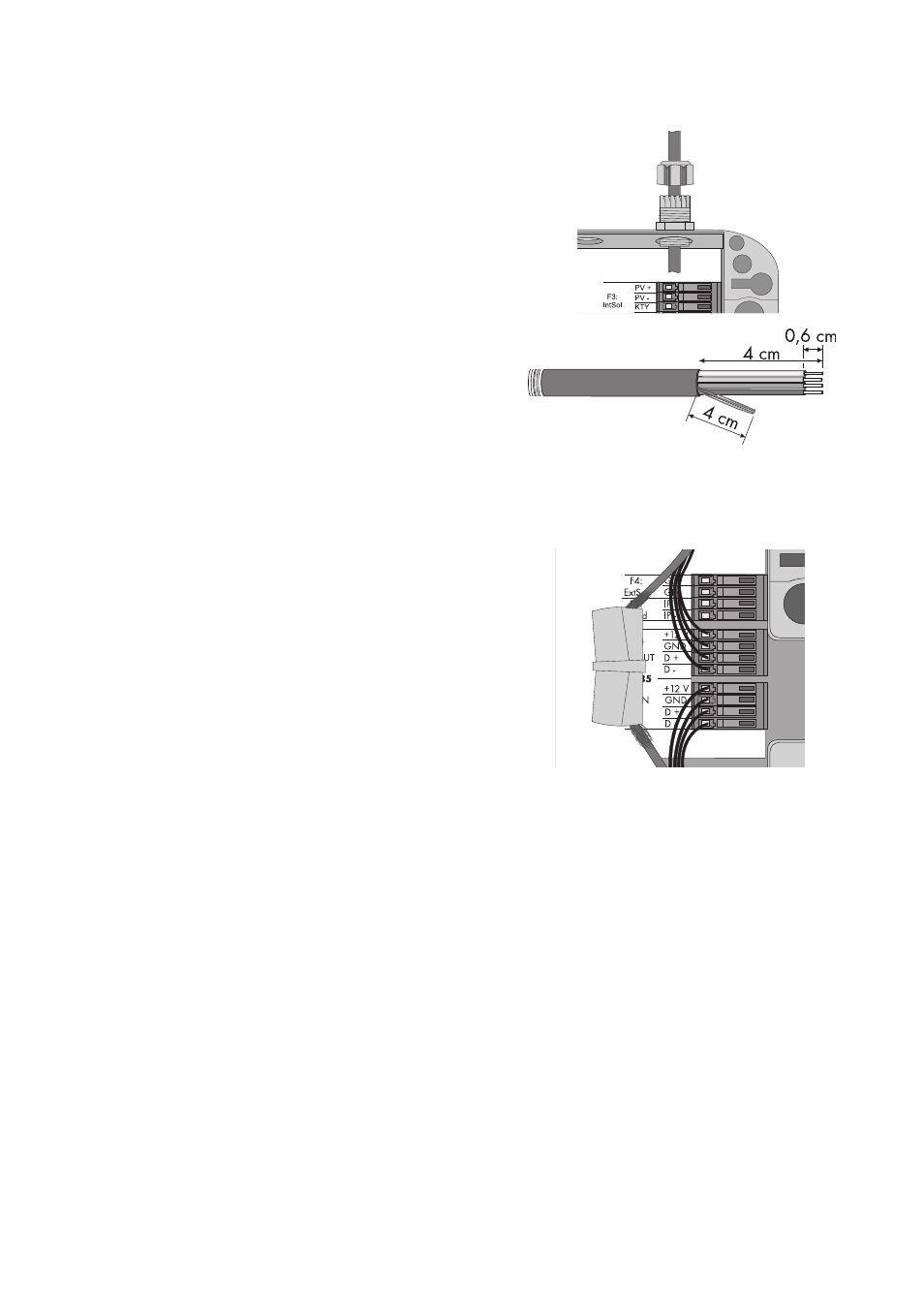

5. Retire 4 cm de la cubierta del cable de
comunicación RS485 en la Sunny SensorBox
existente.
6. Pele los conductores aprox. 6 mm.
7. Tuerza el apantallamiento del cable formando una
trenza.
8. Cubra el apantallamiento del cable con el tubo flexible aislante. Deje 4 cm del apantallamiento
del cable fuera del tubo flexible aislante.
9. Introduzca el apantallamiento del cable libre dentro
del borne.
10. Conecte los conductores del cable a los bornes
"F2: OUT RS485" de la Sunny SensorBox ya
existente.
Anote los colores de los conductores:
+12 V ________________________
GND ________________________
D+ ________________________
D- ________________________
11. Compruebe que la junta del racor atornillado esté bien colocada.
12. Enrosque a mano la tuerca de unión en el racor atornillado para fijar el cable de comunicación
RS485 (par de 0,8 Nm).
13. Cierre la Sunny SensorBox existente (véase página 62).
☑ El cable de comunicación RS485 está conectado a la Sunny SensorBox ya existente.
Conexión a la Sunny SensorBox aún no conectada
14. Monte la Sunny SensorBox aún no conectada según lo descrito en el capítulo 6 “Montaje”
(Página 21).
15. Abra la Sunny SensorBox (véase página 62).
16. Desenrosque la tuerca de unión del racor atornillado situado en la parte inferior derecha de la
Sunny SensorBox aún no conectada y extraiga el tapón obturador.
