SMA Solar Technology AG Puesta en servicio
Instrucciones de instalación Sensorbox-IES100914 47
20. Enrosque a mano la tuerca de unión en el racor atornillado para fijar el cable (par de 0,8 Nm).
21. Si es necesario, conecte otra Sunny SensorBox u otro elemento conectado al bus RS485 (véase
página 47 o página 51).
22. Consulte el esquema de cableado RS485 para comprobar si la resistencia terminal debe estar
insertada en el terminal "RS485 F2: OUT".
23. Cierre la Sunny SensorBox (véase página 62).
☑ El RS485-Power Injector está conectado a la Sunny SensorBox.

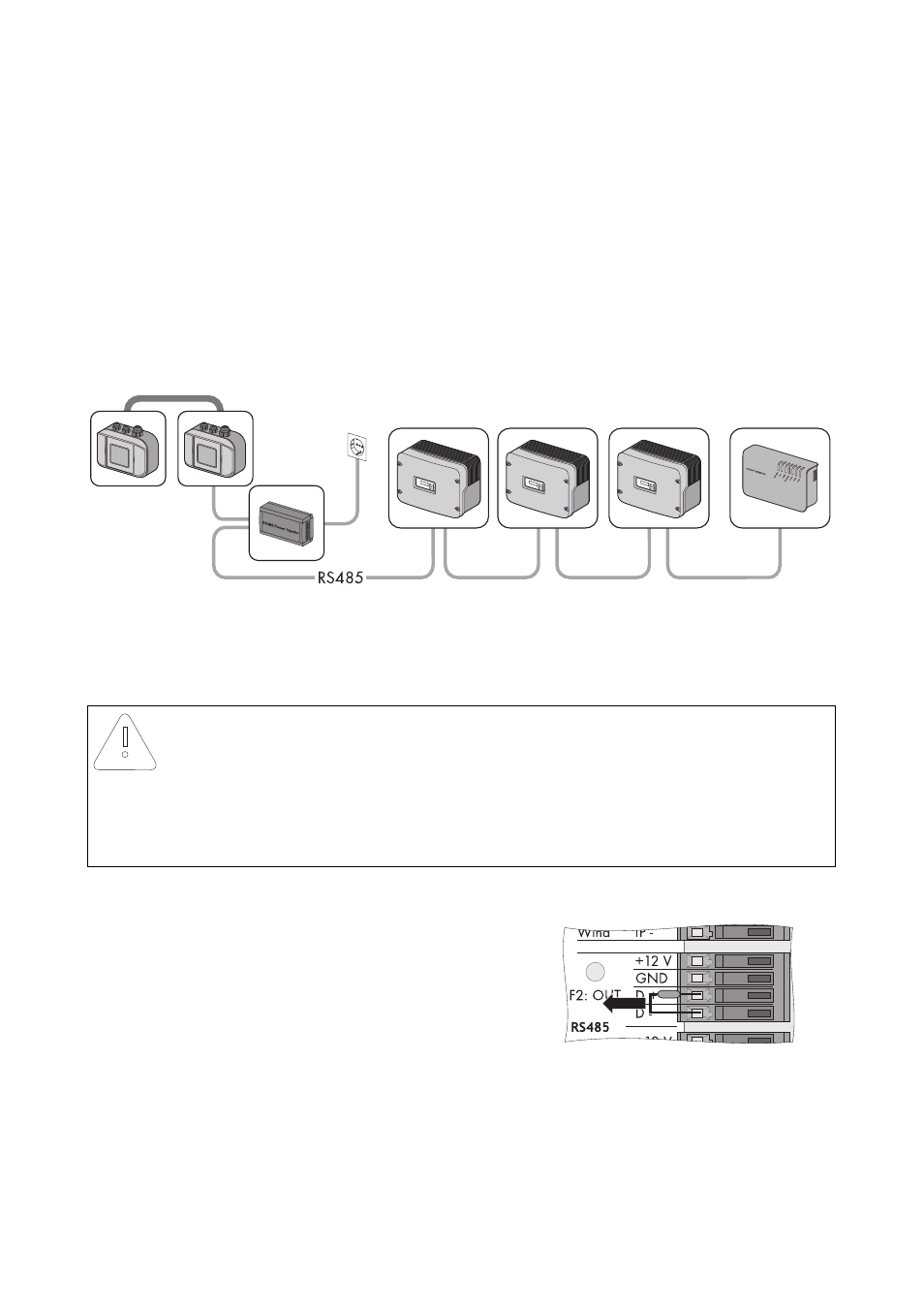

7.5.4 Conexión de la Sunny SensorBox a otras Sunny SensorBox
Puede ampliar la Sunny SensorBox con otra Sunny SensorBox. Puede utilizar el RS485-Power Injector
como alimentación de corriente para un máximo de 5 Sunny SensorBox.
Conexión a la Sunny SensorBox existente
1. Abra la Sunny SensorBox (véase página 62).
2. Retire la resistencia terminal de "F2: OUT RS485" en
la Sunny SensorBox existente.
¡PRECAUCIÓN!
La Sunny SensorBox puede resultar dañada por restos metálicos o de cable en
el equipo.
• Al trabajar con el cable hay que prestar atención para que no caiga ningún resto
metálico del apantallamiento o del cable dentro de la Sunny SensorBox abierta. En
caso de que esto suceda, retire los restos metálicos o de cable.
