Puesta en servicio
SMA Solar Technology AG
42
Sensorbox-IES100914
Instrucciones de instalación

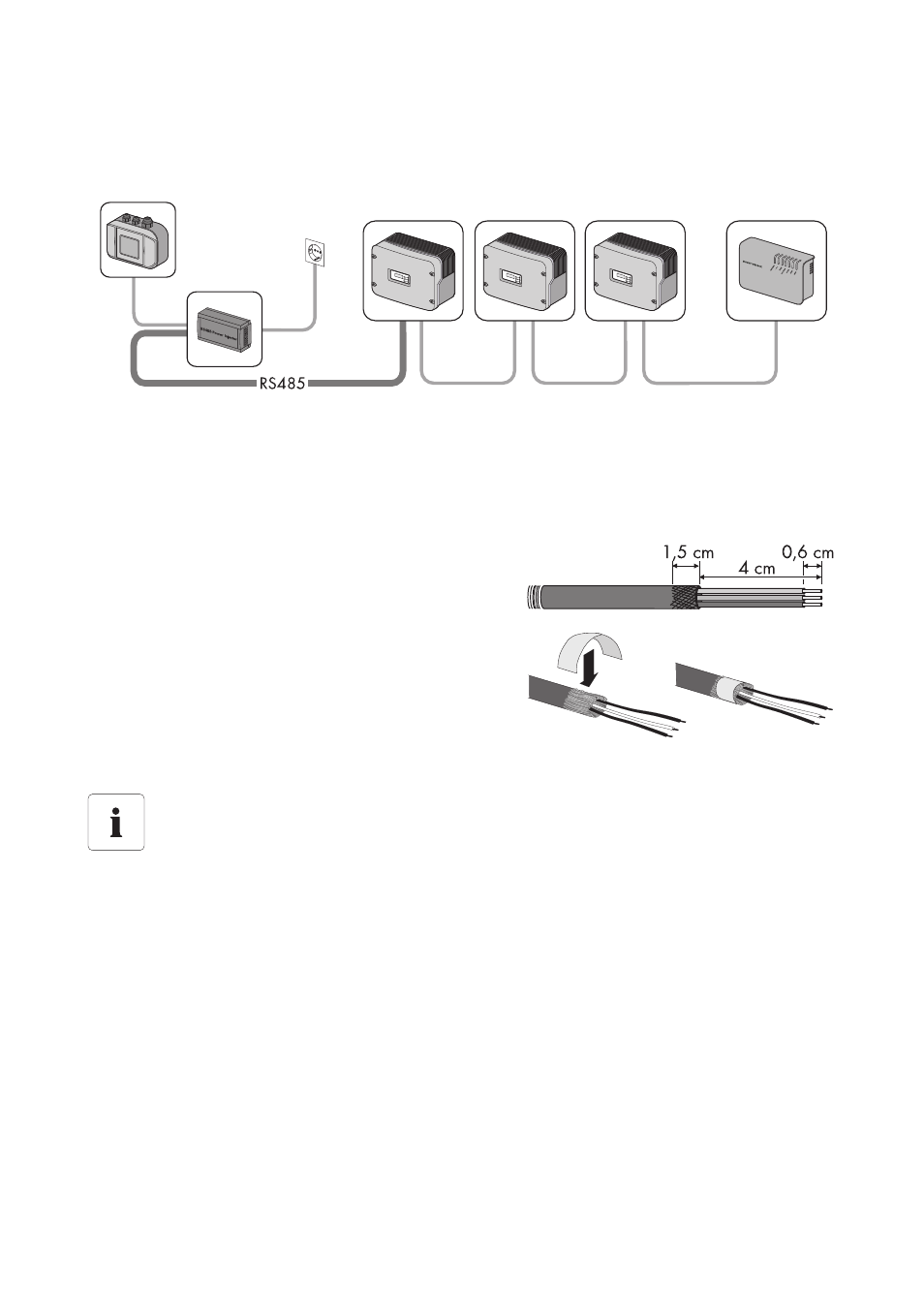

7.5.2 Conexión del RS485-Power Injector al elemento conectado
al bus RS485
Elemento conectado al bus RS485
1. Conecte el cable al elemento conectado al bus RS485 tal y como se describe en las
instrucciones del elemento conectado al bus RS485.
RS485-Power Injector
2. Retire 4 cm de la cubierta del cable de comunicación
RS485 por la parte del RS485-Power Injector.
3. Recorte el apantallamiento del cable hasta 1,5 cm.
4. Pliegue el apantallamiento hacia atrás y aplique
alrededor una lámina adhesiva conductiva. Aquí se
fijará posteriormente el terminal de pantalla.
5. Recorte los conductores que no sean necesarios
hasta la cubierta del cable.
6. Pele los conductores aprox. 6 mm.
Asignación de las conexiones y cableado en el sistema
Consulte el esquema de cableado del RS485 para determinar la asignación de las
conexiones y el cableado del sistema.
