7.3 Conexión de un anemómetro
1. Abra la Sunny SensorBox (véase página 62).
2. Desenrosque la tuerca de unión del racor atornillado situado en la parte superior izquierda de
la Sunny SensorBox y extraiga el tapón obturador.
3. Introduzca el cable del sensor en la carcasa de la
Sunny SensorBox a través de la tuerca de unión y
el racor atornillado situado en la parte superior
izquierda y apriete bien el racor atornillado.

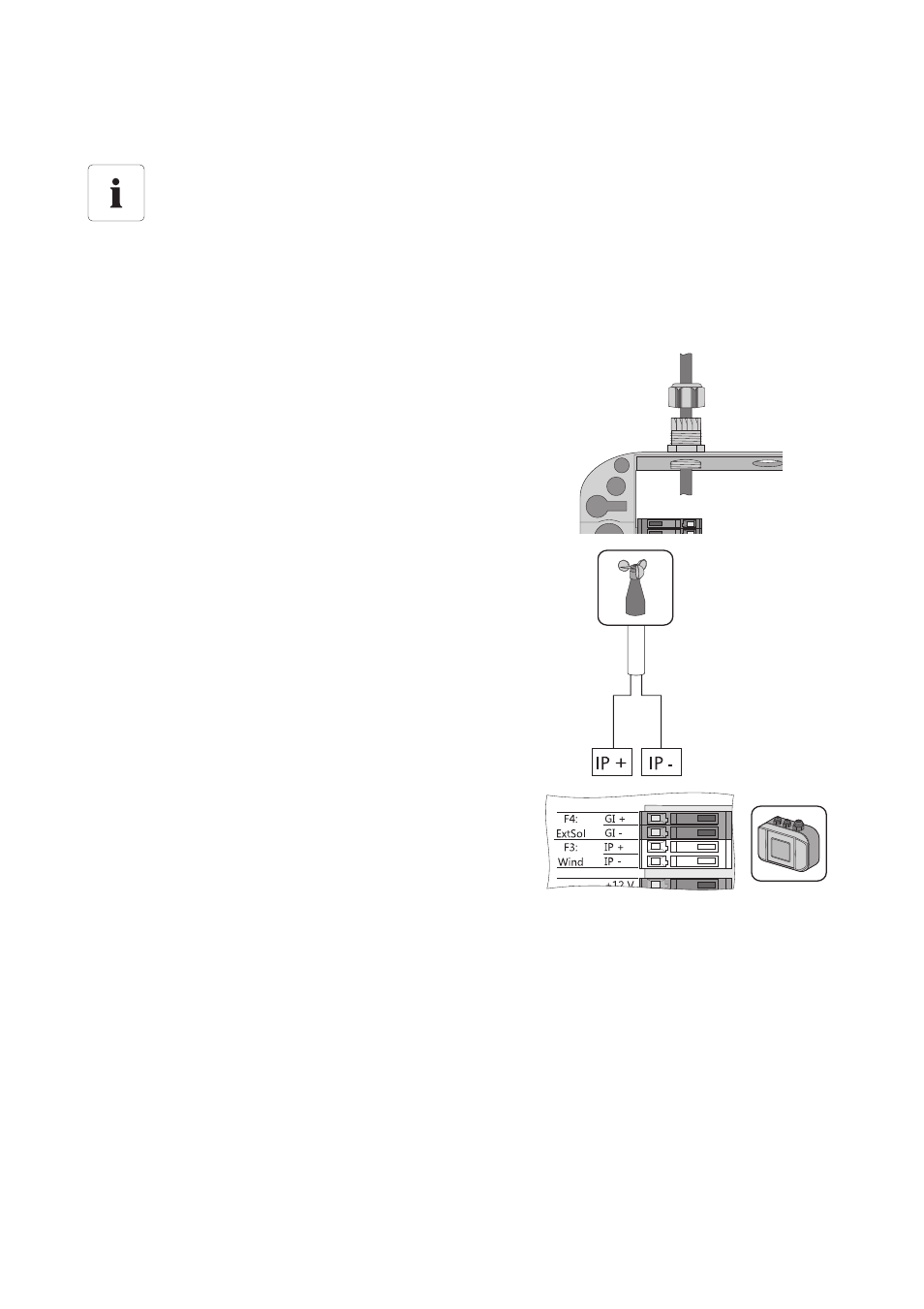

4. Conecte el sensor al terminal "F3: Wind" de la
Sunny SensorBox. La polaridad de los cables es
arbitraria.
5. Compruebe que la junta del racor atornillado esté bien colocada.
6. Enrosque a mano la tuerca de unión en el racor atornillado (par de 0,8 Nm).
7. Tienda el cable con el material de fijación adecuado.
☑ El anemómetro está conectado.
Ahora ya puede conectar más sensores o conectar la Sunny SensorBox a través del RS485-Power
Injector o del SMA Power Injector con Bluetooth y ponerla en servicio.
Longitud de cable requerida para la conexión con la SensorBox
• Tenga en cuenta la longitud de cable requerida indicada en las instrucciones del
sensor.
