5 Vista general de equipos

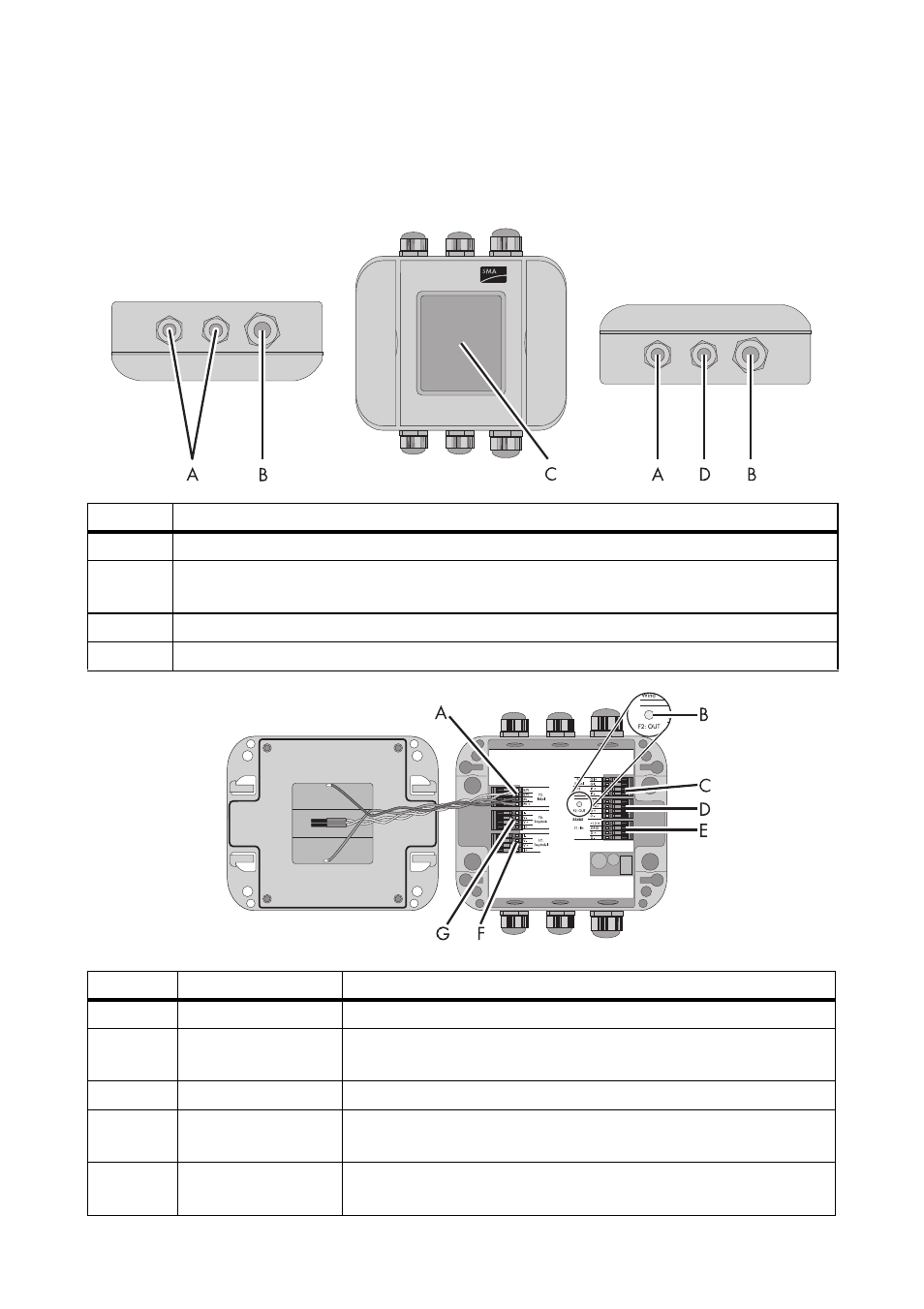

5.1 Vista general de la Sunny SensorBox
Posición Denominación
A
Boquilla de paso para los sensores
B
Boquilla de paso para la conexión del RS485-Power Injector o del
SMA Power Injector con Bluetooth
C
Sensor de irradiación integrado
D
Boquilla de paso para la toma a tierra de la Sunny SensorBox
Posición Denominación
Significado
A
"F5: IntSol"
Borne de conexión para el sensor de irradiación integrado
B
LED de la Sunny
SensorBox
LED para la indicación de estado de la Sunny SensorBox
C
"F3: Wind"
Borne de conexión para el anemómetro
D
"RS485 F2: OUT"
Borne de conexión para otros elementos conectados al bus
RS485
E
"RS485 F1: IN"
Borne de conexión para el RS485-Power Injector o el
SMA Power Injector con Bluetooth
